Hướng dẫn cách sử dụng bảng điều khiển thang máy từ A - Z

Việc hiểu đúng chức năng và cách sử dụng bảng điều khiển thang máy không chỉ giúp người dùng thao tác thuận tiện hơn mà còn góp phần đảm bảo an toàn trong khi sử dụng. Thông qua bài viết dưới đây, Thang Máy Nhân Phát sẽ cung cấp những thông tin quan trọng giúp bạn nhận biết cấu tạo cơ bản, cách sử dụng đúng và các lưu ý quan trọng trong quá trình sử dụng thực tế nhé!

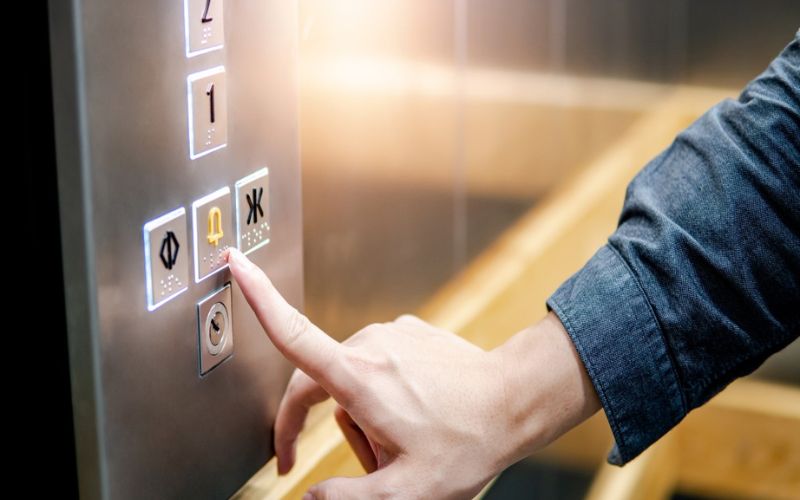

Bảng điều khiển thang máy là gì?

Bảng điều khiển thang máy là bộ phận trung tâm chịu trách nhiệm điều phối toàn bộ hoạt động của hệ thống thang máy. Tại đây, các tín hiệu từ nút gọi tầng, cảm biến vị trí, hệ thống an toàn và động cơ được tiếp nhận, xử lý và phản hồi theo những thuật toán đã được lập trình sẵn.

Có thể hiểu nôm na bảng điều khiển thang máy đóng vai trò là “đầu não” giúp cabin di chuyển đúng hướng, dừng chính xác tại từng tầng, đóng mở cửa an toàn và xử lý kịp thời các tình huống bất thường trong quá trình vận hành.

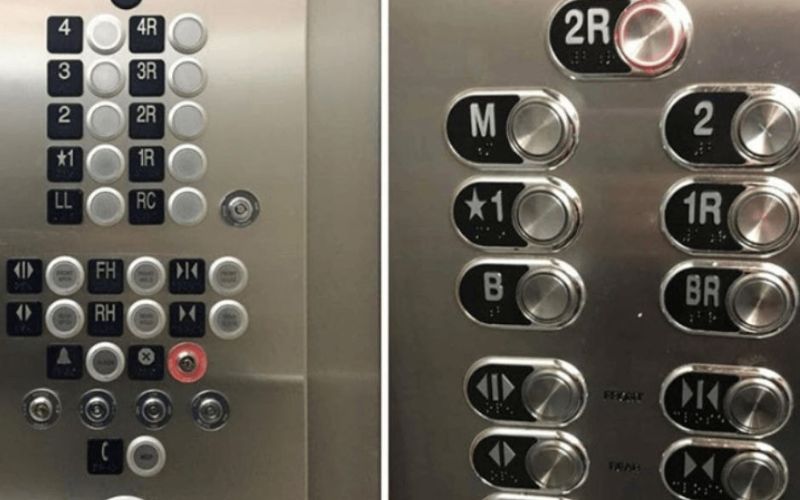

Cấu tạo cơ bản của bảng điều khiển thang máy

Một bảng điều khiển thang máy tiêu chuẩn được cấu thành từ nhiều linh kiện điện tử khác nhau, phối hợp chặt chẽ để đảm bảo thang máy vận hành ổn định, chính xác và an toàn. Về mặt cấu tạo, bảng điều khiển bao gồm các thành phần chính sau:

• Bo mạch điều khiển trung tâm: Là bộ phận cốt lõi của bảng điều khiển thang máy, chịu trách nhiệm tiếp nhận tín hiệu từ nút gọi, bảng chọn tầng, cảm biến và các mạch an toàn. Bo mạch này xử lý dữ liệu và đưa ra lệnh điều khiển phù hợp để thang máy vận hành đúng logic và an toàn.
• Biến tần điều khiển động cơ: Có nhiệm vụ điều chỉnh điện áp và tần số cấp cho động cơ giúp thang máy có thể khởi động, tăng tốc, giảm tốc và dừng lại một cách êm ái, chính xác, đồng thời tiết kiệm năng lượng.
• Bộ nguồn điện áp thấp: Cung cấp nguồn điện ổn định cho toàn bộ mạch điều khiển trong bảng điều khiển thang máy, bao gồm bo mạch trung tâm, cảm biến và các thiết bị điện tử phụ trợ.
• Rơle và công tắc tơ: Là các thiết bị đóng cắt điện cơ được bố trí trong bảng điều khiển thang máy để điều khiển các mạch công suất lớn như động cơ kéo, phanh điện từ và mô-tơ cửa.
• Cầu chì và bộ ngắt mạch bảo vệ: Đóng vai trò bảo vệ các linh kiện bên trong bảng điều khiển khỏi sự cố quá dòng hoặc ngắn mạch. Khi phát hiện bất thường, hệ thống này sẽ tự động ngắt nguồn để đảm bảo an toàn cho người và thiết bị.
• Hệ thống đầu nối và cáp tín hiệu: Bao gồm các đầu nối và dây dẫn giúp liên kết bảng điều khiển thang máy với động cơ, bảng gọi tầng, cảm biến cửa và các thiết bị ngoại vi khác. Đồng thời việc bố trí cáp gọn gàng giúp giảm nhiễu và thuận tiện cho bảo trì.
• Bo mạch nhận tín hiệu cảm biến và encoder: Có nhiệm vụ thu thập thông tin về vị trí cabin, tốc độ và trạng thái hoạt động, sau đó truyền dữ liệu về bo mạch trung tâm của bảng điều khiển thang máy để đảm bảo thang dừng đúng tầng và vận hành chính xác.
• Bo mạch giao tiếp với hệ thống quản lý tòa nhà: Cho phép bảng điều khiển thang máy kết nối với các hệ thống giám sát, quản lý tòa nhà hoặc theo dõi từ xa. Nhờ đó, dữ liệu vận hành và cảnh báo lỗi có thể được kiểm soát tập trung.

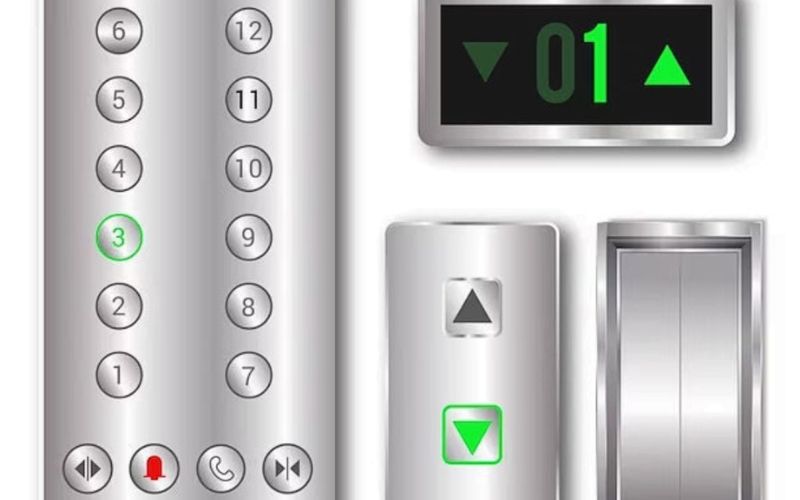

Nguyên lý hoạt động của bảng điều khiển thang máy

Quá trình vận hành của thang máy được điều phối thông qua sự phối hợp giữa tín hiệu người dùng, dữ liệu từ cảm biến và các cơ chế an toàn. Trong đó, bảng điều khiển thang máy đóng vai trò tiếp nhận, xử lý và đưa ra các lệnh điều khiển phù hợp. Do đó, toàn bộ hệ thống vận hành theo một chuỗi logic khép kín như sau:

• Người dùng nhấn nút chọn tầng: Người sử dụng thao tác trên bảng gọi tầng bên ngoài cabin hoặc bảng chọn tầng bên trong cabin. Tín hiệu từ các nút bấm này được gửi về bảng điều khiển thang máy dưới dạng tín hiệu điện.

• Bảng điều khiển thang máy tiếp nhận tín hiệu đầu vào: Các bo mạch đầu vào trong nhận diện tín hiệu gọi tầng, đồng thời kiểm tra trạng thái hiện tại của hệ thống như vị trí cabin, chiều di chuyển và tình trạng an toàn.
• Vi xử lý tính toán hướng di chuyển và thứ tự phục vụ: Bộ vi xử lý trung tâm xử lý dữ liệu và áp dụng các thuật toán điều khiển đã được lập trình sẵn để xác định hướng đi tối ưu, ưu tiên các điểm dừng hợp lý nhằm giảm thời gian chờ.
• Gửi lệnh điều khiển đến biến tần và động cơ: Sau khi xác định phương án di chuyển, bảng điều khiển thang máy gửi tín hiệu đến biến tần để điều chỉnh điện áp và tần số cấp cho động cơ, giúp cabin khởi động và di chuyển mượt mà.
• Theo dõi vị trí cabin thông qua cảm biến và encoder: Trong suốt quá trình di chuyển, các cảm biến tầng và encoder động cơ liên tục gửi dữ liệu vị trí về bảng điều khiển cho phép hệ thống giám sát chính xác vị trí và tốc độ của cabin.
• Giảm tốc và dừng cabin chính xác tại tầng yêu cầu: Khi cabin tiến gần đến tầng đã chọn, bảng điều khiển thang máy ra lệnh giảm tốc và dừng động cơ đúng thời điểm, đảm bảo cabin dừng đúng cao độ, hạn chế lệch tầng và rung lắc.
• Điều khiển mở cửa và giám sát an toàn: Sau khi cabin dừng hoàn toàn, bảng điều khiển thang máy kích hoạt hệ thống cửa, đồng thời kiểm tra cảm biến an toàn để đảm bảo không có vật cản trước khi đóng cửa trở lại.
• Ghi nhận, hiển thị và xử lý lỗi nếu phát sinh: Trong trường hợp xảy ra sự cố như quá tải, lỗi cảm biến hoặc gián đoạn mạch an toàn, bảng điều khiển thang máy sẽ ghi lại mã lỗi, hiển thị cảnh báo và đưa hệ thống về trạng thái an toàn.

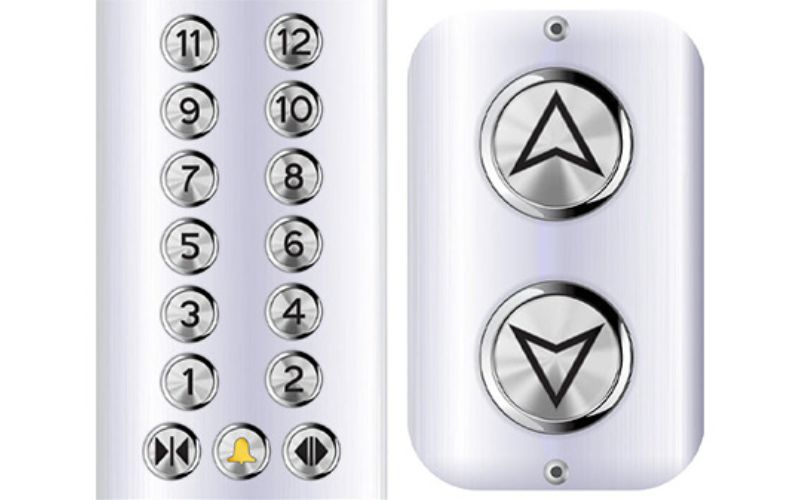

Các loại bảng điều khiển thang máy phổ biến hiện nay

Dựa trên quá trình tư vấn và lắp đặt thực tế cho nhiều dòng thang máy khác nhau, Thang Máy Nhân Phát đưa ra 2 loại bảng điều khiển thang máy đang được sử dụng phổ biến trong thực tế.

Bảng điều khiển trong cabin thang máy

Bảng điều khiển thang máy bên trong cabin là bộ phận người dùng tiếp xúc trực tiếp trong suốt quá trình di chuyển.

Tiêu chí	Bảng điều khiển trong cabin thang
Vị trí lắp đặt	Lắp đặt bên trong cabin, thường ở vách hông hoặc vách sau, trong tầm với của người sử dụng
Chức năng chính	Cho phép người dùng chọn tầng cần đến, theo dõi trạng thái thang máy
Cách thức vận hành	Gửi tín hiệu chọn tầng trực tiếp về bảng điều khiển thang máy trung tâm để dừng đúng tầng
Nguyên lý tiếp nhận tín hiệu	Nhận tín hiệu đầu vào từ nút bấm chọn tầng, hiển thị phản hồi qua đèn LED hoặc màn hình
Ký hiệu cơ bản	Số tầng (1, 2, 3…), nút mở cửa, đóng cửa, chuông báo động, nút intercom, đèn hiển thị tầng và chiều di chuyển
Thông số kỹ thuật	Điện áp DC: 12 - 24V DC
Tính năng an toàn	Nút báo khẩn cấp, liên lạc cứu hộ, khóa trẻ em
Loại thang máy sử dụng	Thang máy gia đình, thang máy tải khách, thang máy bệnh viện, thang máy khách sạn
Yêu cầu thiết kế	Ưu tiên thẩm mỹ, dễ thao tác, rõ ràng cho mọi đối tượng sử dụng

Các ký hiệu cơ bản trên bảng điều khiển trong cabin:

• Số tầng (1, 2, 3, … B1, B2): Chọn tầng di chuyển

• Mũi tên ↑ - ↓: Hiển thị chiều di chuyển của cabin

• Chuông - Alarm: Gọi trợ giúp khi xảy ra sự cố

• Intercom: Liên lạc với bộ phận kỹ thuật hoặc lễ tân

• Display: Màn hình hiển thị tầng hiện tại, trạng thái vận hành

• Cửa mở (◄►), cửa đóng (►◄): Điều khiển cửa cabin

• Biểu tượng hỗ trợ: Dành cho người khuyết tật (nếu có)

Bảng điều khiển ngoài cabin thang máy

Bảng điều khiển thang máy ngoài cabin được lắp đặt tại sảnh các tầng, đóng vai trò tiếp nhận yêu cầu gọi thang từ người dùng.

Tiêu chí	Bảng điều khiển ngoài cabin thang
Vị trí lắp đặt	Lắp đặt tại sảnh các tầng, gần cửa thang máy
Chức năng chính	Dùng để gọi thang theo chiều lên hoặc xuống
Cách thức vận hành	Gửi tín hiệu gọi thang, hệ thống sẽ điều phối cabin phù hợp nhất
Nguyên lý tiếp nhận tín hiệu	Nhận tín hiệu gọi tầng theo chiều di chuyển, phản hồi bằng đèn báo
Ký hiệu cơ bản	Mũi tên lên ↑, mũi tên xuống ↓, đèn báo thang đang đến
Thông số kỹ thuật	Điện áp DC: 12 - 24V DC
Tính năng an toàn	Hạn chế thao tác, giảm nguy cơ nhấn nhầm hoặc phá hoại
Loại thang máy sử dụng	Thang máy tải khách, thang máy chung cư, tòa nhà văn phòng, trung tâm thương mại
Yêu cầu thiết kế	Ưu tiên độ bền, độ nhạy nút bấm và khả năng hoạt động ổn định lâu dài

Các ký hiệu cơ bản trên bảng điều khiển ngoài cabin

• ↑ Nút gọi lên: Gọi thang di chuyển theo chiều lên
• ↓ Nút gọi xuống: Gọi thang di chuyển theo chiều xuống
• Đèn báo nút bấm: Xác nhận yêu cầu gọi đã được ghi nhận

• Mũi tên chiều di chuyển: Thông báo hướng cabin sắp đến

• Số tầng hiển thị: Cho biết vị trí hiện tại của thang

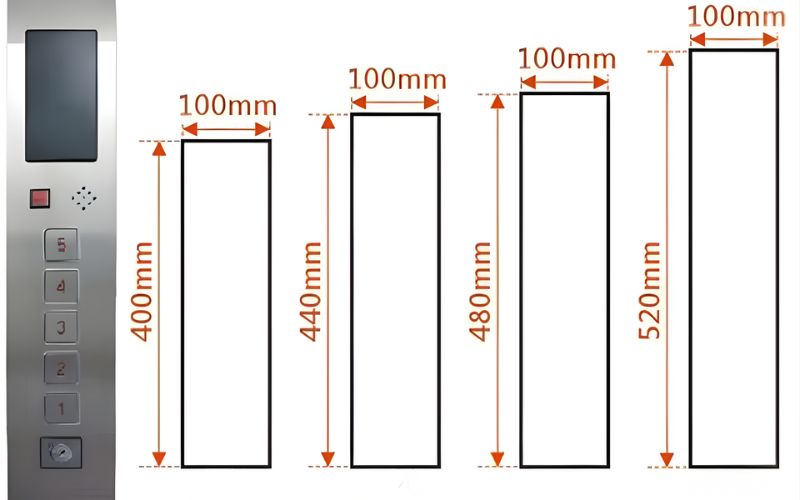

Kích thước bảng điều khiển thang máy tiêu chuẩn

Kích thước thang máy chuẩn được xác định dựa trên loại thang, vị trí lắp đặt và các tiêu chuẩn an toàn áp dụng cho từng công trình. Thiết kế cần phù hợp với diện tích cabin và sảnh tầng, đảm bảo thao tác thuận tiện, không gây vướng víu khi sử dụng, đồng thời đáp ứng yêu cầu về an toàn và khả năng tiếp cận.

Việc lựa chọn đúng kích thước bảng điều khiển thang máy không chỉ đảm bảo tính thẩm mỹ mà còn giúp thang máy vận hành ổn định, dễ thao tác và thuận tiện cho bảo trì, sửa chữa.

Kích thước bảng điều khiển	Bên trong cabin	Bên ngoài cabin
Chiều rộng	Khoảng 120 - 250 mm	Khoảng 80 - 150 mm
Chiều cao	Khoảng 900 - 1.200 mm	Khoảng 200 - 350 mm
Độ dày	20 - 40 mm	15 - 30 mm
Chiều cao lắp đặt nút bấm	900 - 1.200 mm tính từ sàn cabin	900 - 1.100 mm so với mặt sàn tầng

Lưu ý: Các thông số trên chỉ mang tính tham khảo kỹ thuật. Để đảm bảo phương án phù hợp với điều kiện mặt bằng thực tế, tiêu chuẩn an toàn và cấu hình vận hành của từng công trình, vui lòng liên hệ hotline 0936 455 997 để đội ngũ kỹ thuật Thang Máy Nhân Phát trực tiếp khảo sát và tư vấn điều chỉnh chi tiết.

Hướng dẫn sử dụng bảng điều khiển thang máy đúng cách từ A-Z

Dù bảng điều khiển thang máy sử dụng nút bấm cơ học hay nút cảm ứng thì nguyên tắc thao tác cơ bản đều gần như giống nhau. Người sử dụng chỉ cần thực hiện đúng trình tự gọi thang và chọn tầng, hệ thống điều khiển sẽ tự động xử lý và đưa cabin đến vị trí mong muốn một cách an toàn.

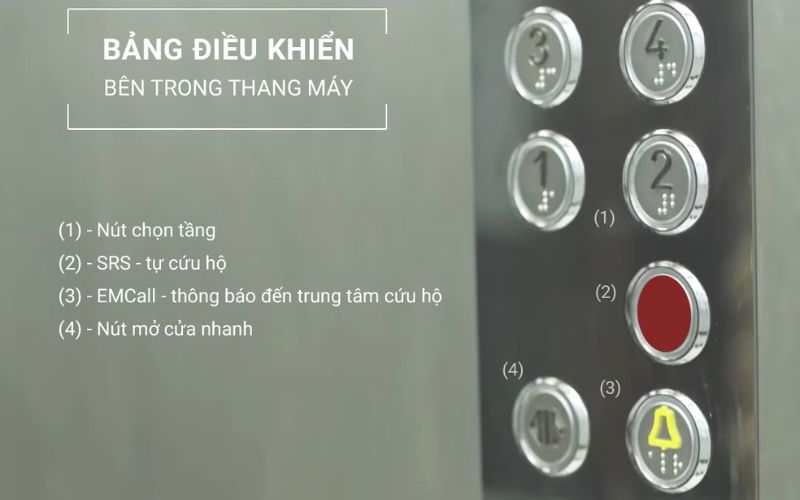

Cách sử dụng bảng điều khiển thang máy bên trong cabin

Sau khi vào cabin, người dùng thao tác trực tiếp trên bảng điều khiển thang máy bên trong cabin để lựa chọn điểm đến. Cách sử dụng diễn ra theo các bước sau:

• Bước 1: Nhấn nút số tương ứng với tầng bạn muốn đến trên bảng điều khiển thang máy.
• Bước 2: Đèn tại nút bấm sẽ sáng lên, cho biết hệ thống đã ghi nhận yêu cầu di chuyển.
• Bước 3: Cabin tự động đóng cửa và bắt đầu di chuyển theo hướng đã chọn.
• Bước 4: Khi đến đúng tầng, thang máy sẽ giảm tốc, dừng chính xác, mở cửa và phát tín hiệu âm báo.

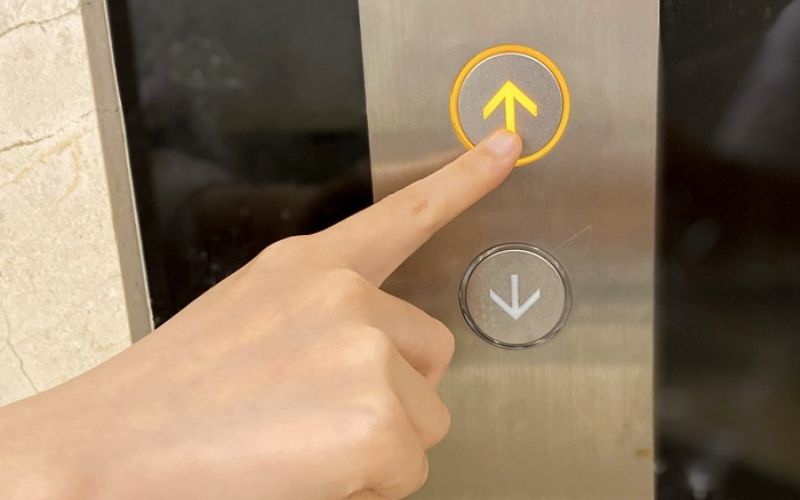

Cách sử dụng bảng điều khiển thang máy ngoài cabin thang máy

Bảng điều khiển thang máy bên ngoài cabin được thiết kế đơn giản, trực quan, giúp người dùng gọi thang đúng chiều di chuyển một cách nhanh chóng. Cách sử dụng được thực hiện theo các bước sau:

• Bước 1: Xác định hướng bạn muốn đi lên hoặc xuống trước khi thao tác trên bảng điều khiển thang máy.
• Bước 2: Nhấn nút mũi tên hướng lên (▲) hoặc nhấn nút mũi tên hướng xuống (▼).
• Bước 3: Khi nút bấm sáng đèn, điều này cho biết bảng điều khiển thang máy đã ghi nhận yêu cầu gọi thang.
• Bước 4: Quan sát màn hình hiển thị phía trên bảng điều khiển để theo dõi vị trí và chiều di chuyển của cabin trước khi thang đến tầng bạn đang đứng.
• Bước 5: Khi thang máy dừng và cửa mở, bạn bước vào cabin để tiếp tục chọn tầng di chuyển.
• Bước 6: Với một số dòng thang máy, người dùng có thể giữ nút bấm trong vài giây cho đến khi đèn tắt để hủy lệnh gọi đã gửi.

6 lưu ý quan trọng khi sử dụng bảng điều khiển thang máy

Việc sử dụng đúng cách bảng điều khiển thang máy không chỉ giúp thang vận hành ổn định mà còn đảm bảo sự an toàn cho người sử dụng. Dưới đây là 6 lưu ý quan trọng bạn nên nắm rõ:

• Chỉ nhấn nút một lần, hạn chế nhấn liên tục: Nhấn nút nhiều lần không giúp thang đến nhanh hơn mà có thể gây nhầm lệnh, ảnh hưởng đến hệ thống điều khiển và trải nghiệm sử dụng chung.
• Không dùng lực mạnh hoặc tác động ngoại lực lên nút bấm: Bảng điều khiển thang máy được thiết kế để thao tác nhẹ nhàng do đó việc ấn mạnh, đập hoặc dùng vật cứng tác động có thể làm hỏng nút bấm và bo mạch bên trong.
• Quan sát đúng ký hiệu và chiều di chuyển trước khi gọi thang: Khi sử dụng bảng điều khiển thang máy bên ngoài cabin, cần xác định rõ hướng lên hoặc xuống để gọi thang đúng chiều, tránh mất thời gian chờ đợi không cần thiết.
• Không can thiệp hoặc tự ý tháo mở bảng điều khiển: Bên trong bảng điều khiển thang máy chứa các linh kiện điện và mạch điều khiển quan trọng. Việc can thiệp trái phép có thể gây nguy hiểm và làm gián đoạn quá trình vận hành.
• Tuân thủ tải trọng và hướng dẫn hiển thị trong cabin: Luôn chú ý các thông tin hiển thị trên bảng điều khiển thang máy như tải trọng cho phép, cảnh báo quá tải hoặc thông báo kỹ thuật để đảm bảo an toàn khi sử dụng.
• Tuân thủ hướng dẫn an toàn khi xảy ra sự cố: Khi gặp sự cố, hãy sử dụng nút báo động hoặc liên lạc khẩn cấp trên bảng điều khiển thang máy và giữ bình tĩnh, chờ sự hỗ trợ từ bộ phận kỹ thuật. Quan trọng hơn là không cố cạy cửa hoặc thoát ra ngoài và bấm lung tung khiến hệ thống điều khiển bị rối tín hiệu.

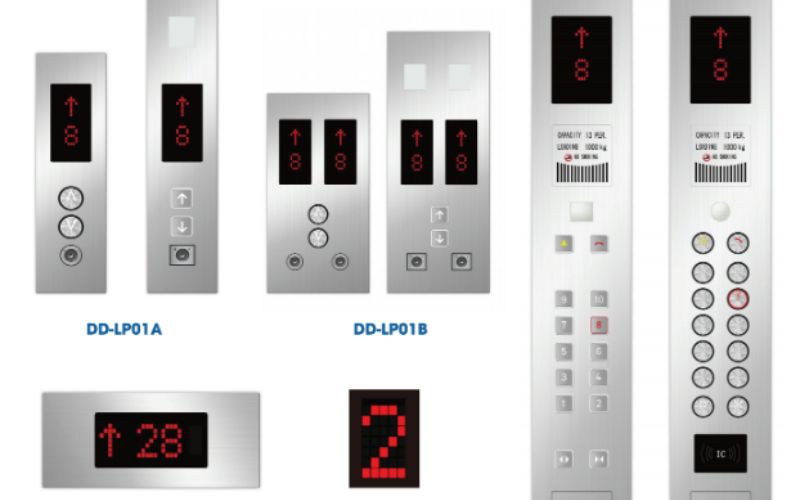

Báo giá bảng điều khiển thang máy mới nhất 2026

Chi phí cho một bảng điều khiển thang máy trên thị trường hiện nay có sự chênh lệch khá lớn, tùy thuộc vào loại bảng điều khiển, công nghệ sử dụng, xuất xứ linh kiện cũng như cấu hình thang máy cụ thể. Việc nắm rõ từng nhóm giá sẽ giúp chủ đầu tư lựa chọn phương án phù hợp với nhu cầu sử dụng và ngân sách.

Loại bảng điều khiển thang máy	Mức giá tham khảo (VNĐ)	Ứng dụng phổ biến
Bảng điều khiển ngoài cabin (nút cơ)	500.000 - 2.000.000	Nhà ở riêng lẻ và công trình dân dụng
Bảng điều khiển ngoài cabin (cảm ứng)	2.000.000 - 5.000.000	Chung cư mini, văn phòng
Bảng điều khiển trong cabin (nút cơ)	1.500.000 - 4.000.000	Hệ thống thang máy vận chuyển tổng hợp
Bảng điều khiển trong cabin (cảm ứng, inox)	4.000.000 - 9.000.000	Khách sạn, tòa nhà cao cấp
Tủ bảng điều khiển thang máy trung tâm	15.000.000 - > 40.000.000	Thang tải khách, thang chở hàng

Lưu ý: Mức giá trên mang tính tham khảo kỹ thuật, có thể thay đổi tùy cấu hình thang, số tầng, tải trọng, thương hiệu linh kiện và yêu cầu thiết kế riêng.

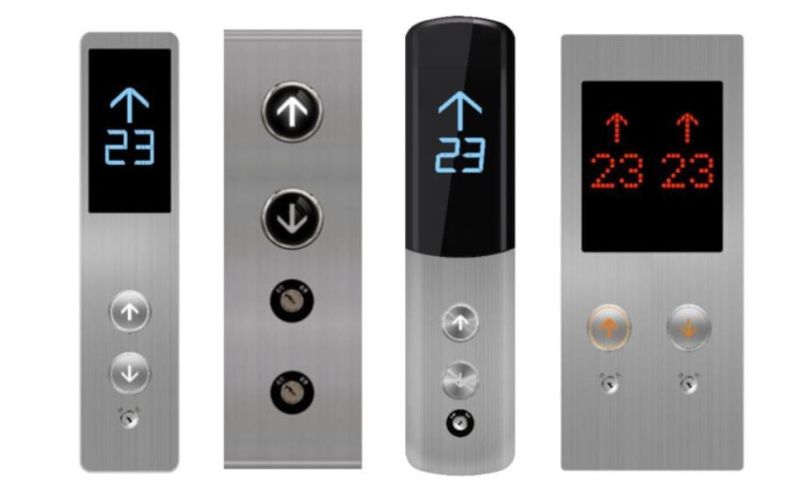

Mua bảng điều khiển thang máy chính hãng ở đâu uy tín?
