Bạn có bao giờ thắc mắc làm thế nào một cabin thang máy nặng hàng tấn có thể di chuyển mượt mà giữa các tầng lầu mà vẫn tiết kiệm điện năng tối đa không? Câu trả lời nằm ở bộ phận đối trọng thang máy. Không chỉ đóng vai trò cân bằng tải trọng, bộ phận này còn là yếu tố then chốt giúp thang máy vận hành êm ái, triệt tiêu rung lắc và bảo vệ động cơ bền bỉ theo thời gian. Vậy hãy cùng Thang Máy Nhân Phát sẽ cùng bạn tìm hiểu rõ hơn về cấu tạo, nguyên lý hoạt động cũng như vai trò quan trọng của bộ phận này ngay sau đây nhé!

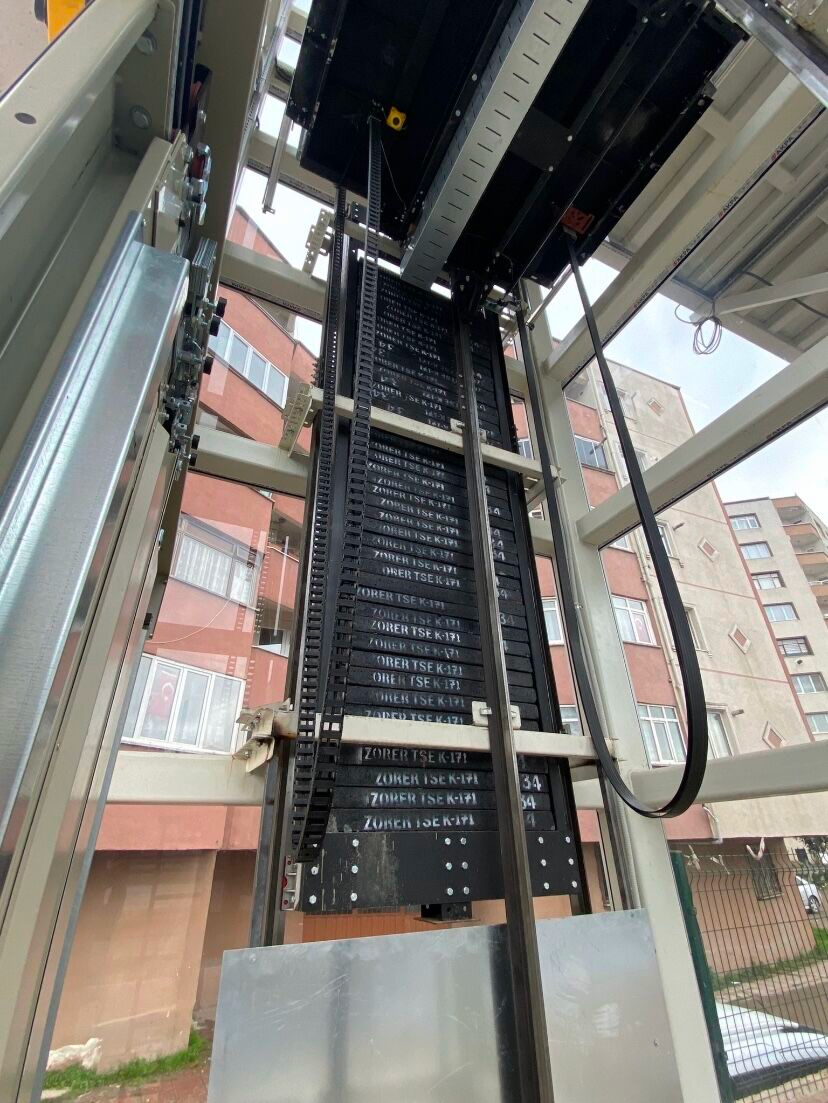

Đối trọng thang máy là gì?
Đối trọng thang máy là bộ phận quan trọng trong hệ thống thang máy sử dụng công nghệ cáp kéo. Đây là một khối tải trọng được lắp đặt trong giếng thang và chuyển động ngược chiều với cabin nhằm tạo sự cân bằng trong quá trình vận hành. Nhiệm vụ chính của đối trọng là cân bằng tải trọng giữa cabin và hệ thống máy kéo, giúp động cơ không phải nâng toàn bộ khối lượng của cabin và người sử dụng. Nhờ đó, thang máy vận hành êm ái hơn, tiết kiệm điện năng và giảm áp lực cho động cơ.
Trong thực tế, nhiều người thường nhắc đến “bo đối trọng thang máy” và dễ nhầm lẫn với đối trọng. Tuy nhiên, hai khái niệm này không hoàn toàn giống nhau:
- Đối trọng thang máy: Là toàn bộ hệ thống dùng để tạo trọng lượng cân bằng với cabin, bao gồm khung đối trọng và các khối tạ đối trọng.
- Bo đối trọng thang máy: Là phần khung thép hoặc khung kim loại dùng để chứa và cố định các khối tạ đối trọng bên trong. Bo đối trọng có nhiệm vụ giữ các viên đối trọng ổn định và đảm bảo hệ thống di chuyển an toàn theo ray dẫn hướng.
Bạn có thể hiểu đơn giản, bo đối trọng là một bộ phận nằm trong hệ thống đối trọng thang máy, giúp cố định và sắp xếp các khối tạ đối trọng để tạo ra trọng lượng cần thiết cho việc cân bằng cabin.

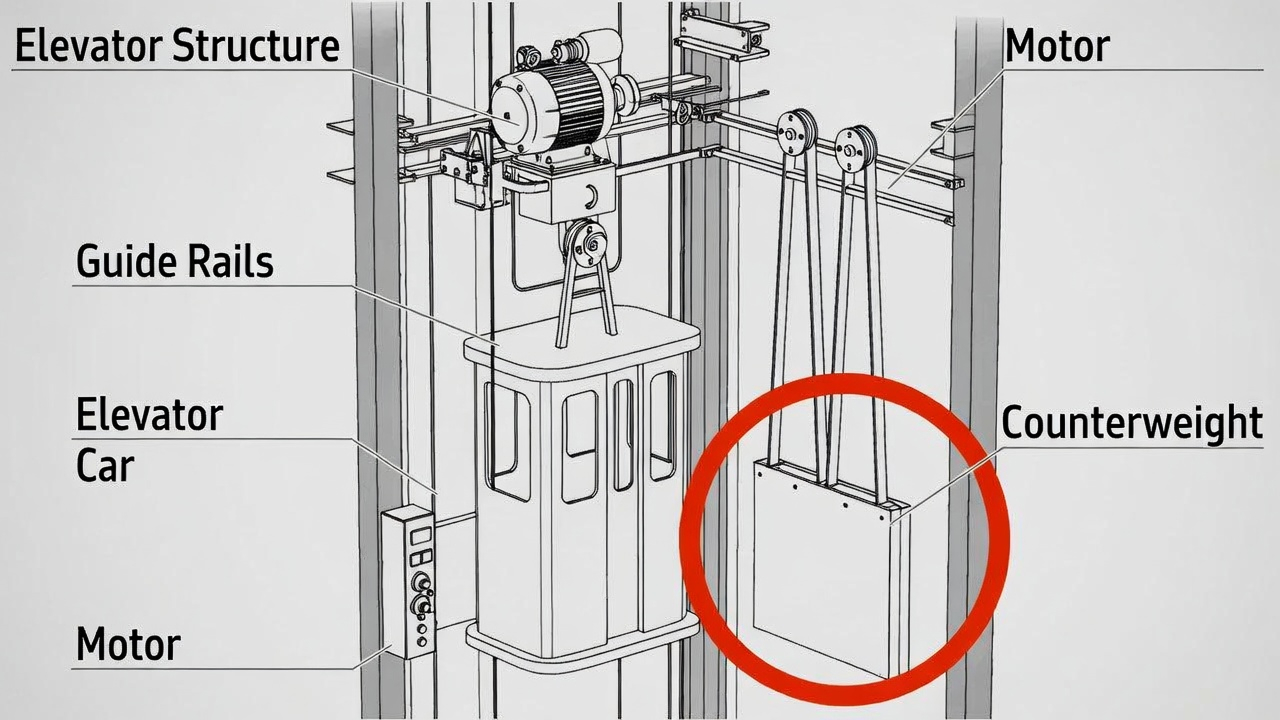

Cấu tạo của đối trọng thang máy gồm những bộ phận nào?
Đối trọng thang máy là một cụm cơ cấu gồm nhiều bộ phận phối hợp với nhau nhằm tạo sự cân bằng với cabin trong quá trình vận hành. Hệ thống này không chỉ tạo trọng lượng đối xứng mà còn đảm bảo đối trọng di chuyển ổn định và an toàn trong giếng thang. Bao gồm các bộ phận như:
- Khung đối trọng: Đây là kết cấu thép chắc chắn có nhiệm vụ bao bọc và cố định các khối bo đối trọng bên trong, nhằm giữ ổn định toàn bộ hệ thống khi di chuyển lên xuống trong giếng thang, đồng thời đảm bảo các khối đối trọng không bị xô lệch trong quá trình vận hành.
- Bo (cục) đối trọng: Đây là các khối vật nặng được đặt bên trong khung đối trọng, thường được làm từ bê tông, gang hoặc thép. Trọng lượng của các khối bo đối trọng thang máy được tính toán kỹ lưỡng để cân bằng với cabin và một phần tải trọng của thang máy, từ đó giúp giảm tải cho động cơ và tiết kiệm năng lượng khi vận hành.
- Ray dẫn hướng đối trọng: Là hệ thống thanh ray kim loại được lắp dọc theo giếng thang. Ray có nhiệm vụ định hướng chuyển động của khung đối trọng, giúp đối trọng di chuyển thẳng đứng và đúng quỹ đạo, hạn chế rung lắc hoặc lệch hướng.
- Shoe dẫn hướng: Là chi tiết trung gian giúp kết nối khung đối trọng với ray dẫn hướng. Bộ phận này thường được làm từ vật liệu chịu mài mòn tốt nhằm giảm ma sát khi di chuyển, giúp đối trọng vận hành êm ái và ổn định hơn.
- Bộ giảm chấn đối trọng: Được lắp đặt ở đáy hố thang (hố pit), bộ giảm chấn có nhiệm vụ hấp thụ lực va chạm khi đối trọng di chuyển đến giới hạn hành trình. Nhờ đó, hệ thống thang máy được bảo vệ tốt hơn và giảm thiểu nguy cơ hư hỏng trong các tình huống bất thường.

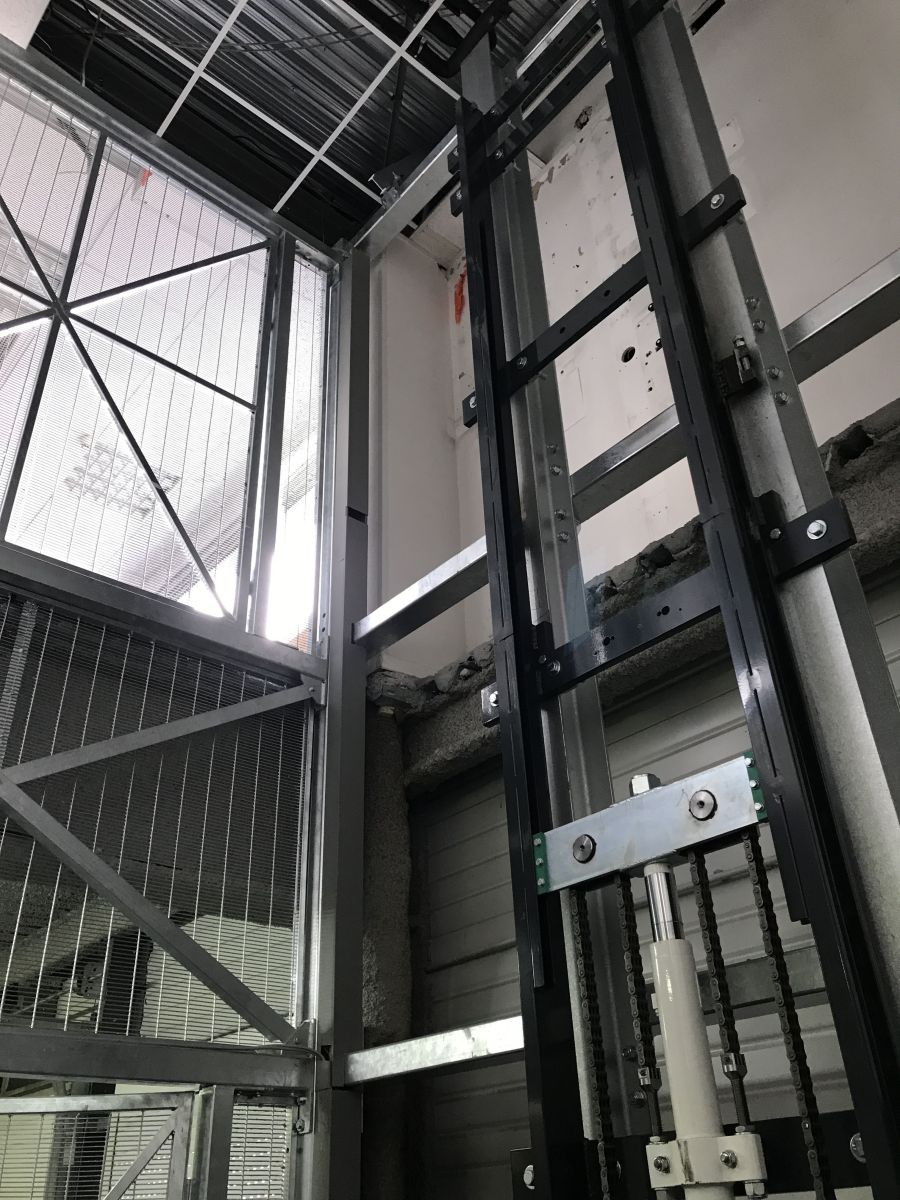

Nguyên lý hoạt động của đối trọng thang máy
Đối trọng thang máy hoạt động dựa trên nguyên lý chuyển động ngược chiều với cabin để tạo sự cân bằng cho hệ thống. Khi cabin di chuyển lên thì đối trọng sẽ đi xuống, và khi cabin đi xuống thì đối trọng sẽ di chuyển lên.
Cabin và đối trọng được kết nối với nhau bằng cáp tải thông qua hệ thống puly của máy kéo. Nhờ cơ chế này, động cơ không cần nâng toàn bộ trọng lượng của cabin mà chỉ cần xử lý phần chênh lệch tải trọng. Điều này giúp thang máy vận hành êm ái hơn, giảm tải cho động cơ và tiết kiệm năng lượng trong quá trình hoạt động.
Để đảm bảo thang máy chuyển động ổn định và an toàn, cabin và đối trọng còn được điều hướng bằng hệ thống ray dẫn hướng trong giếng thang, giúp chúng di chuyển thẳng đứng và hạn chế rung lắc.

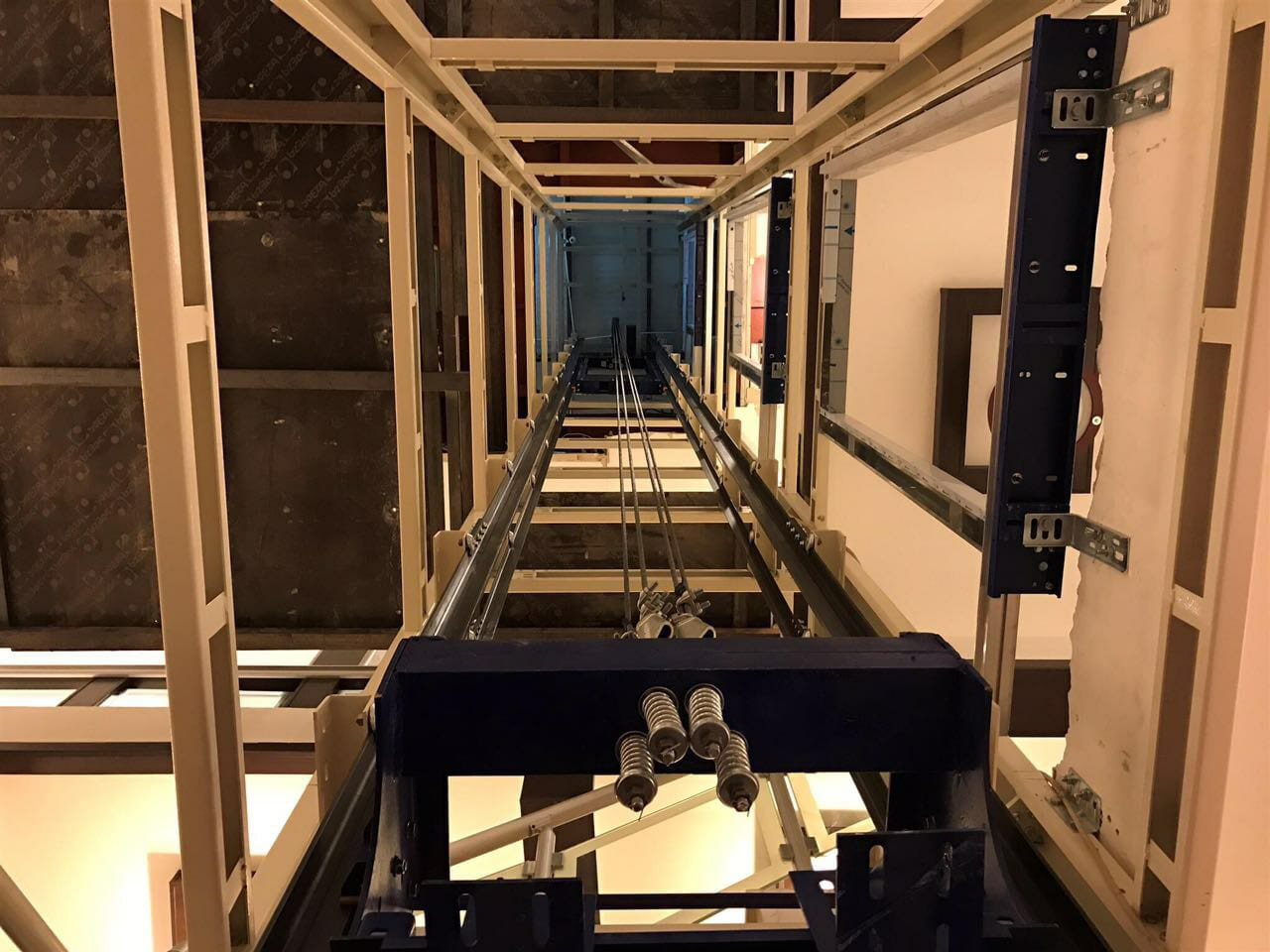

Các loại đối trọng thang máy phổ biến trên thị trường
Trên thị trường hiện nay, đối trọng thang máy được phân loại chủ yếu dựa trên vật liệu chế tạo và vị trí bố trí trong giếng thang. Mỗi loại sẽ có đặc điểm riêng về khả năng chịu tải, độ bền cũng như chi phí lắp đặt, nhằm giúp hệ thống thang máy vận hành ổn định và tối ưu hiệu suất sử dụng.
Phân loại theo vật liệu chế tạo
Tùy theo vật liệu sản xuất, đối trọng thang máy có thể được chia thành một số loại phổ biến sau:
- Đối trọng gang (kim loại đúc): Loại đối trọng này được sản xuất từ gang hoặc thép đúc nên có mật độ vật liệu cao và khả năng chịu tải tốt. Nhờ trọng lượng riêng lớn, đối trọng gang giúp tiết kiệm không gian lắp đặt và thường được sử dụng trong các hệ thống thang máy tải khách lớn hoặc thang máy thương mại. Tuy nhiên, chi phí của loại đối trọng này tương đối cao, thường từ khoảng 20 triệu đồng mỗi bộ tùy theo thiết kế.
- Đối trọng bê tông: Đây là loại đối trọng được sử dụng khá phổ biến nhờ chi phí hợp lý. Các khối đối trọng thường được đúc từ bê tông nguyên khối hoặc bọc thêm lớp vỏ bảo vệ như nhựa hoặc composite. Loại này phù hợp với thang máy gia đình hoặc thang máy có tải trọng trung bình. Tuy nhiên, do mật độ vật liệu thấp hơn kim loại nên kích thước đối trọng thường lớn hơn. Giá thành tham khảo khoảng 5 triệu đồng mỗi bộ.
- Đối trọng thép hàn: Được chế tạo từ các tấm thép hàn lại với nhau, loại đối trọng này cho phép điều chỉnh trọng lượng linh hoạt theo yêu cầu thiết kế của từng hệ thống thang máy. Loại này thường được sử dụng trong những công trình có yêu cầu kỹ thuật đặc biệt và chi phí sản xuất cũng cao hơn so với các loại thông thường.
Phân loại theo vị trí bố trí
Bên cạnh vật liệu, đối trọng thang máy còn được phân loại dựa trên vị trí lắp đặt trong giếng thang.
- Đối trọng đặt phía sau cabin: Đây là kiểu bố trí phổ biến trong nhiều hệ thống thang máy hiện nay. Việc đặt đối trọng phía sau giúp tối ưu diện tích giếng thang và tạo sự cân đối cho thiết kế tổng thể. Cách bố trí này thường được áp dụng cho thang máy gia đình, chung cư hoặc các công trình dân dụng.
- Đối trọng đặt bên hông cabin: Trong một số thiết kế đặc biệt, đối trọng sẽ được lắp đặt ở bên trái hoặc bên phải cabin. Kiểu bố trí này thường xuất hiện ở thang máy có cabin kích thước lớn như thang tải ô tô, thang bệnh viện hoặc thang tải hàng.

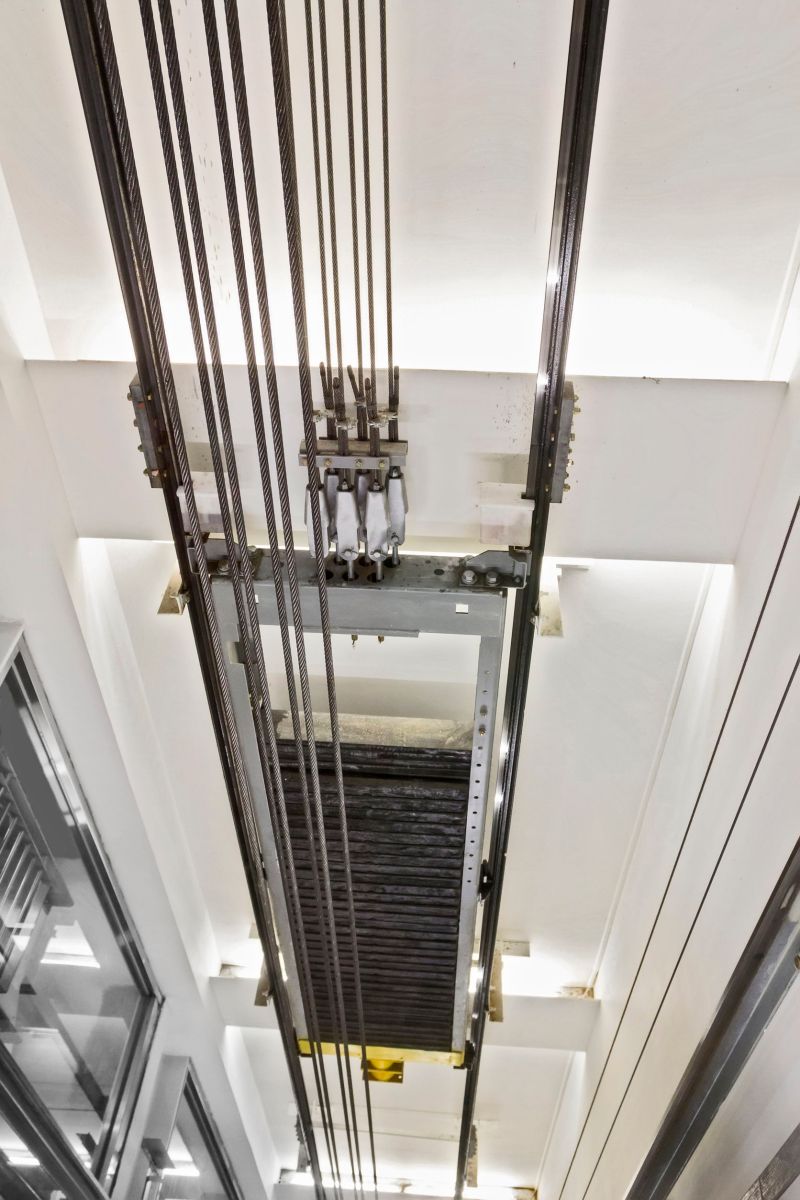

Cách tính trọng lượng của đối trọng thang máy chuẩn xác nhất
Trong thiết kế thang máy, trọng lượng đối trọng cần được tính toán chính xác để đảm bảo hệ thống vận hành ổn định và tiết kiệm năng lượng. Về nguyên lý, đối trọng phải cân bằng với trọng lượng cabin rỗng cộng với khoảng 40-50% tải trọng định mức của thang máy, bởi trong thực tế thang máy hiếm khi hoạt động ở trạng thái hoàn toàn rỗng hoặc đầy tải. Mức cân bằng này giúp động cơ làm việc hiệu quả nhất trong điều kiện sử dụng thông thường.
Trong thực tế, các nhà sản xuất thường áp dụng công thức tiêu chuẩn theo quy định kỹ thuật như TCVN 6396-20:2017 hoặc các tiêu chuẩn thang máy quốc tế. Với công thức thường được sử dụng là:
W = P + (k × Q)
Trong đó:
- W: Tổng trọng lượng của hệ thống đối trọng (kg)
- P: Trọng lượng cabin khi không tải, bao gồm khung, sàn, vách và thiết bị lắp trên cabin
- Q: Tải trọng định mức của thang máy (ví dụ 450kg, 630kg, 1000kg…)
- k: Hệ số cân bằng, thường dao động từ 0,4 - 0,5 (tương đương 40-50%)
Ví dụ minh họa cách tính: Giả sử một thang máy gia đình có các thông số sau:
- Tải trọng định mức (Q): 450kg
- Trọng lượng cabin rỗng (P): 600kg
- Hệ số cân bằng (k): 0,5
Áp dụng công thức: W = 600 + (0,5 × 450) = 825kg
Như vậy, tổng trọng lượng đối trọng cần thiết cho hệ thống thang máy là khoảng 825kg. Sau khi xác định tổng trọng lượng đối trọng, kỹ thuật viên sẽ tính toán số lượng khối đối trọng cần lắp trong khung.
Ví dụ:
- Trọng lượng khung đối trọng: 100kg
- Tổng đối trọng cần đạt: 825kg
Khối lượng cần bổ sung bằng các viên đối trọng là: 825kg - 100kg = 725kg
Các viên đối trọng sẽ được xếp vào khung đối trọng để đạt tổng trọng lượng yêu cầu. Nếu mỗi viên đối trọng gang tiêu chuẩn nặng 25kg, thì số lượng bạn cần sử dụng sẽ là: 725 ÷ 25 = 29 viên

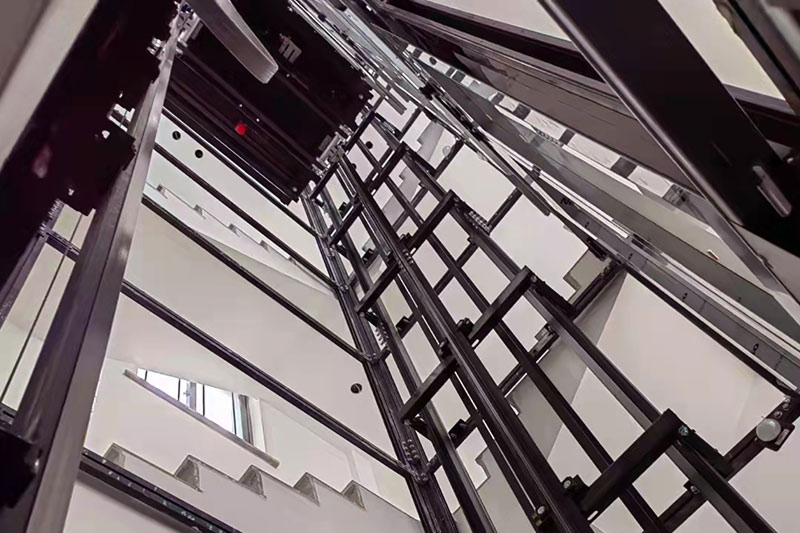

Báo giá sửa chữa, thay thế đối trọng thang máy mới nhất 2026
Chi phí sửa chữa hoặc thay thế đối trọng thang máy thường không có mức cố định, vì còn phụ thuộc vào tải trọng thang máy, vật liệu đối trọng và tình trạng hệ thống thực tế. Theo mặt bằng chung trên thị trường năm 2026, giá sửa chữa hoặc thay mới đối trọng thang máy thường dao động từ khoảng 5.000.000 - 30.000.000 VNĐ.
Trong đó, mức giá có thể thay đổi tùy theo loại đối trọng sử dụng:
- Đối trọng bê tông: khoảng 5 - 15 triệu đồng, thường dùng cho thang máy gia đình hoặc thang tải trọng nhỏ.
- Đối trọng gang hoặc kim loại: khoảng 15 - 30 triệu đồng, độ bền cao và phù hợp với thang máy tải khách hoặc công trình lớn.
Ngoài chi phí vật tư, một số trường hợp có thể phát sinh thêm chi phí nhân công lắp đặt, cân chỉnh đối trọng hoặc kiểm tra hệ thống liên quan như cáp tải, ray dẫn hướng và bộ giảm chấn. Vì vậy, để có báo giá chính xác nhất, bạn nên liên hệ trực tiếp với chúng tôi qua hotline 0936 455 997 để được khảo sát và tư vấn giải pháp phù hợp với tình trạng thang máy nhé!

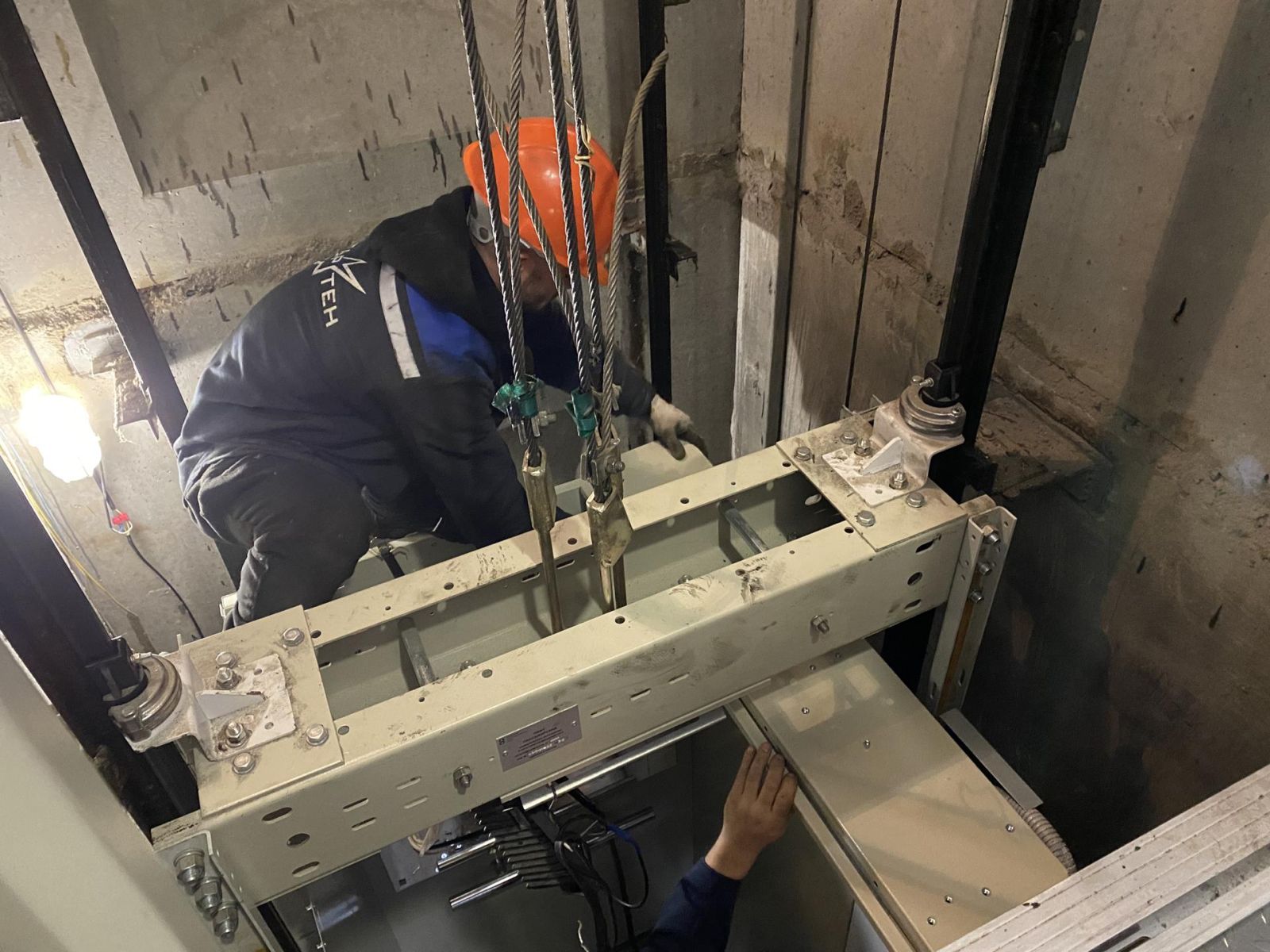

Thang Máy Nhân Phát - Đơn vị sửa chữa, bảo trì thang máy chuyên nghiệp TPHCM
Đối trọng chỉ là một trong nhiều bộ phận quan trọng của hệ thống thang máy. Khi đối trọng bị mất cân bằng, phát ra tiếng ồn hoặc gây rung lắc, đó thường là dấu hiệu cho thấy toàn bộ hệ thống thang máy cần được kiểm tra và bảo trì tổng thể. Nếu không xử lý kịp thời, các bộ phận khác như cáp tải, máy kéo, ray dẫn hướng hay hệ thống phanh cũng có thể bị ảnh hưởng, làm giảm tuổi thọ thiết bị và tiềm ẩn nguy cơ mất an toàn.
Vì vậy, việc lựa chọn một đơn vị sửa chữa và bảo trì thang máy chuyên nghiệp là giải pháp cần thiết để đảm bảo thang máy luôn hoạt động ổn định. Tại TP.HCM và các khu vực lân cận, Thang Máy Nhân Phát được nhiều khách hàng tin tưởng nhờ dịch vụ sửa chữa, bảo trì thang máy nhanh chóng, kỹ thuật chuyên sâu và quy trình làm việc rõ ràng. Không những thế, chúng tôi luôn đảm bảo:
- Kỹ thuật viên giàu kinh nghiệm: Đội ngũ kỹ thuật có chuyên môn sâu về cấu tạo và nguyên lý hoạt động của thang máy, có khả năng kiểm tra và xử lý nhiều hạng mục từ hệ thống đối trọng, máy kéo, cáp tải đến các thiết bị an toàn.
- Dịch vụ sửa chữa và bảo trì toàn diện: Cung cấp các dịch vụ như bảo trì định kỳ, sửa chữa sự cố, kiểm tra hệ thống điện, dây cáp, phanh hãm, ray dẫn hướng và các cảm biến an toàn của thang máy.
- Xử lý sự cố nhanh chóng: Đội ngũ kỹ thuật sẵn sàng hỗ trợ khi thang máy gặp các vấn đề như kẹt tầng, rung lắc, phát ra tiếng ồn hoặc hoạt động không ổn định.
- Linh kiện và vật tư đạt tiêu chuẩn: Các linh kiện thay thế như cáp tải, bo đối trọng, viên đối trọng hoặc thiết bị điện đều được lựa chọn theo tiêu chuẩn kỹ thuật để đảm bảo độ bền và an toàn khi vận hành.
- Chi phí minh bạch, rõ ràng: Khách hàng được tư vấn chi tiết và báo giá trước khi thực hiện sửa chữa hoặc thay thế linh kiện, hạn chế phát sinh chi phí ngoài dự kiến.
Có thể thấy, đối trọng thang máy là bộ phận đóng vai trò quan trọng trong việc cân bằng tải trọng, giúp hệ thống vận hành ổn định, tiết kiệm năng lượng và đảm bảo an toàn cho người sử dụng. Nếu bạn cần tư vấn chi tiết hơn về thiết kế, lắp đặt hoặc bảo trì thang máy, thì hãy liên hệ ngay cho Thang Máy Nhân Phát qua hotline 0936 455 99 để được hỗ trợ tư vấn tốt nhất ngay hôm nay nhé!
