Trong mỗi công trình, giếng thang máy là yếu tố nền tảng quyết định đến độ an toàn và khả năng vận hành ổn định của toàn bộ hệ thống. Thực tế, nhiều gia chủ và chủ đầu tư thường gặp khó khăn khi vừa muốn tối ưu diện tích sử dụng, vừa phải đáp ứng đầy đủ các tiêu chuẩn kỹ thuật cần thiết. Đây chính là bài toán không hề đơn giản trong quá trình lắp đặt thang máy hiện nay. Trong nội dung dưới đây, Thang Máy Nhân Phát sẽ giúp bạn hiểu rõ những giải pháp thiết kế giếng thang máy phù hợp, tối ưu cho từng loại công trình.
Tổng quan về giếng thang máy
Dưới đây là những thông tin tổng quan giúp bạn hiểu rõ hơn về cấu tạo cũng như vai trò quan trọng của giếng thang trong mỗi công trình.

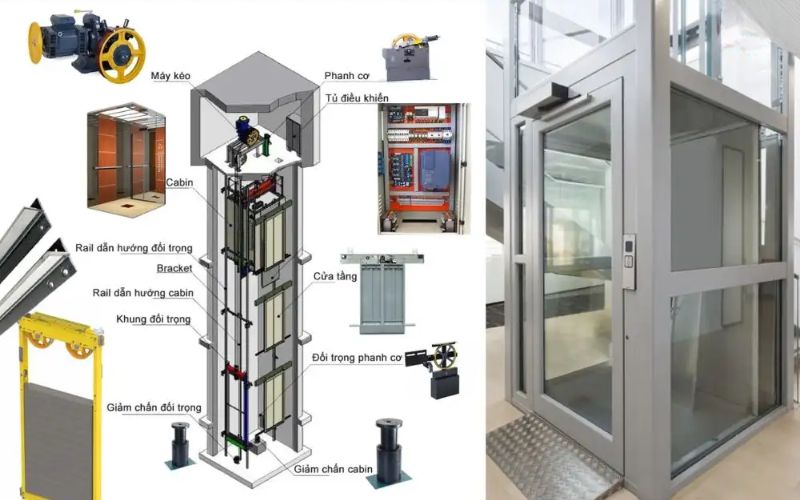

Giếng thang máy là gì?
Đây là không gian kỹ thuật được bao bọc bởi hệ vách xung quanh, phần đáy hố pit và trần giếng, đóng vai trò như hành lang chuyển động của toàn bộ hệ thống thang máy. Đây là nơi các bộ phận quan trọng như cabin, đối trọng, cáp tải hay xích dẫn động hoạt động liên tục trong suốt quá trình vận hành. Vì vậy, chất lượng và thiết kế của giếng thang máy sẽ ảnh hưởng trực tiếp đến độ an toàn, độ ổn định cũng như tuổi thọ của thiết bị.
Cấu tạo chi tiết giếng thang
Trong thang máy gia đình hiện nay, có hai dòng phổ biến là thang máy có phòng máy (công nghệ cáp kéo) và thang máy không phòng máy (thường dùng trục vít hoặc thủy lực). Mỗi loại sẽ có cấu trúc giếng thang khác nhau, phù hợp với đặc điểm kỹ thuật và nhu cầu sử dụng.
|
Cấu trúc |
Thang có phòng máy |
Thang không phòng máy |
|
Hố PIT |
Độ sâu từ 800 – 1400mm, lắp đặt giảm chấn và các thiết bị an toàn, hỗ trợ cabin trong trường hợp khẩn cấp như mất điện hoặc dừng đột ngột. |
Độ sâu nông từ 0 – 120mm, phù hợp với công trình hạn chế chiều sâu. |
|
Phòng máy |
Nằm ở vị trí trên cùng của giếng thang, chứa các thiết bị quan trọng như máy kéo, puly, tủ điện, cáp tải và công tắc hành trình. |
Không cần phòng máy đối với thang trục vít. Với thang thủy lực, sử dụng thùng dầu đặt ở tầng thấp nhất, thường bố trí bên ngoài giếng thang. |
|
Khoan giếng |
Lắp đặt ray dẫn hướng giúp cabin và đối trọng di chuyển ổn định, an toàn. |
Lắp trục vít (thang trục vít) hoặc ống dẫn dầu (thang thủy lực) kết hợp ray dẫn hướng để cabin vận hành êm ái. |

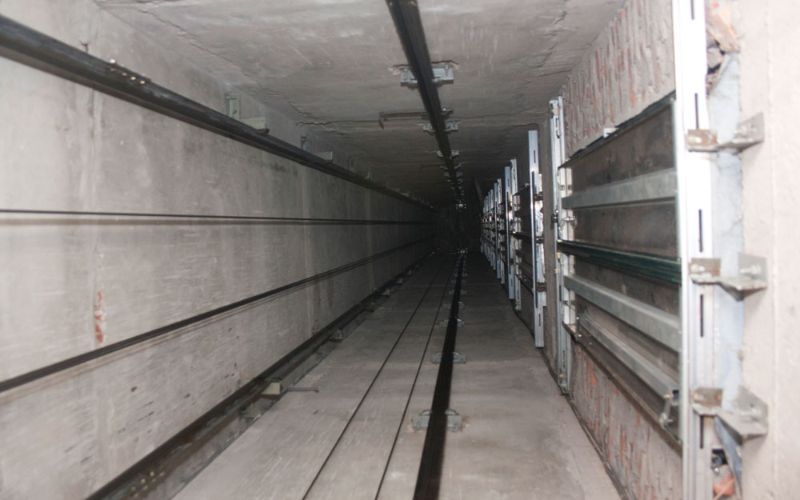

Vai trò và ứng dụng giếng thang máy
Là không gian kỹ thuật giúp cabin di chuyển theo ray dẫn hướng một cách chính xác, đảm bảo vận hành êm ái, ổn định và hạn chế rung lắc. Đồng thời, đây cũng là lớp bảo vệ các bộ phận quan trọng như cáp tải, đối trọng, ray dẫn hướng khỏi tác động từ môi trường bên ngoài như bụi bẩn, độ ẩm, thời tiết hay va chạm, từ đó nâng cao độ bền và độ ổn định của thang máy.
Không chỉ dừng lại ở chức năng vận hành, giếng thang máy còn tạo điều kiện thuận lợi cho quá trình lắp đặt, kiểm tra định kỳ cũng như bảo trì, sửa chữa. Nhờ thiết kế hợp lý, dễ tiếp cận giúp kỹ thuật viên thao tác nhanh chóng, chính xác, góp phần duy trì hiệu suất hoạt động và kéo dài tuổi thọ của toàn bộ hệ thống thang máy.
Các phương án thi công giếng thang máy phổ biến hiện nay
Hiện nay có nhiều phương án thi công giếng thang máy khác nhau, mỗi loại phù hợp với từng công trình và nhu cầu sử dụng riêng. Dưới đây là những giải pháp phổ biến bạn có thể tham khảo.

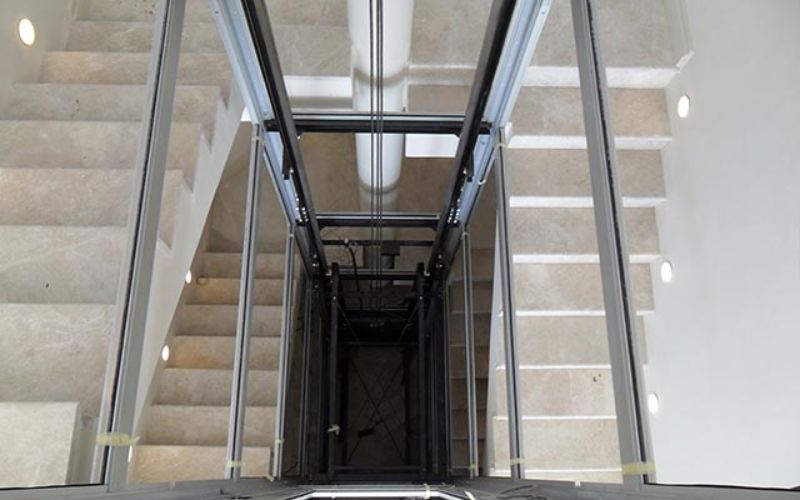

Khung thép kết hợp vách kính
Giếng thang sử dụng khung thép và vách kính đang là giải pháp được ưa chuộng nhờ tính hiện đại và giá trị thẩm mỹ cao. Loại giếng thang này thường được ứng dụng trong nhà phố, biệt thự hoặc các công trình có thiết kế kiến trúc mở, giúp không gian trở nên sang trọng và thoáng đãng hơn.
Về cấu tạo, hệ khung được làm từ thép hoặc nhôm chất lượng cao, có khả năng chịu lực tốt và được gia cố chắc chắn để đảm bảo độ ổn định trong suốt quá trình vận hành. Bề mặt khung thép thường được xử lý bằng sơn tĩnh điện hoặc mạ kẽm nhằm chống ăn mòn, hạn chế gỉ sét và tăng độ bền trong nhiều điều kiện môi trường khác nhau.
Phần vách bao quanh sử dụng kính cường lực hoặc kính an toàn nhiều lớp, có độ bền cao, chịu lực tốt và giảm thiểu rủi ro nứt vỡ khi va chạm. Tùy theo nhu cầu thiết kế, kính có thể lựa chọn dạng trong suốt, kính mờ hoặc kính màu xanh, đen, trà… để tạo điểm nhấn thẩm mỹ, đồng thời đảm bảo sự hài hòa với tổng thể kiến trúc công trình.
Khung nhôm định hình hàng không, vách kính
Khung nhôm định hình nổi bật với độ cứng cao, khả năng chịu lực tốt, chống ăn mòn và hạn chế biến dạng theo thời gian. Nhờ trọng lượng nhẹ, kết cấu này giúp giảm tải trọng tổng thể cho công trình, đồng thời thuận tiện trong vận chuyển và thi công lắp đặt.
Phần vách bao quanh sử dụng kính cường lực 2 lớp, không chỉ tăng khả năng chịu lực và an toàn mà còn tạo cảm giác không gian mở, tận dụng tối đa ánh sáng tự nhiên. Khi thang máy vận hành, người dùng có thể trải nghiệm tầm nhìn thoáng đãng, nâng cao tính thẩm mỹ cho toàn bộ công trình. Ngoài ra, kính còn có khả năng hạn chế nứt vỡ và đảm bảo an toàn khi chịu tác động mạnh hoặc thay đổi nhiệt độ đột ngột.
Tuy nhiên, do yêu cầu kỹ thuật cao và chi phí đầu tư lớn, giải pháp giếng thang này hiện chưa được sử dụng phổ biến, thường phù hợp với các công trình cao cấp hoặc có yêu cầu thiết kế đặc biệt.

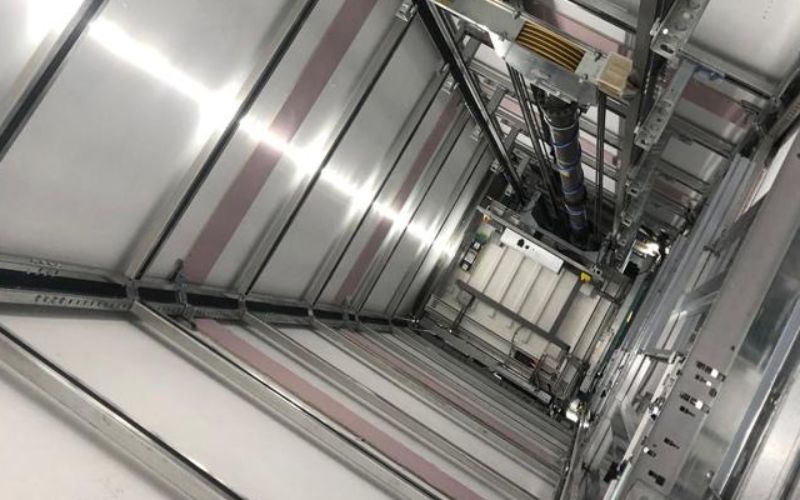

Giếng thang máy bê tông cốt thép
Đây là giải pháp tiêu chuẩn được ứng dụng rộng rãi trong các công trình như chung cư, nhà cao tầng nhờ độ bền và tính ổn định cao. Với khả năng chịu lực vượt trội, loại kết cấu này đặc biệt phù hợp cho thang máy tải trọng lớn hoặc công trình quy mô lớn.
Toàn bộ giếng thang, từ hố PIT đến sàn phòng máy, được thi công bằng bê tông cốt thép, giúp tăng độ vững chắc và kéo dài tuổi thọ cho hệ thống. Bề mặt hoàn thiện đồng đều cũng hỗ trợ quá trình lắp đặt, bảo trì và sửa chữa diễn ra thuận lợi, đảm bảo thang máy vận hành ổn định lâu dài.
Cột bê tông kết hợp tường gạch
Giếng thang máy với kết cấu cột bê tông và tường gạch là giải pháp phổ biến nhờ chi phí hợp lý và thi công đơn giản. Phương án này thường được áp dụng trong các công trình dân dụng, nhà phố hoặc tòa nhà thấp tầng, đặc biệt phù hợp với thang máy gia đình.
Cấu trúc sử dụng cột bê tông làm trụ chịu lực chính, kết hợp với tường gạch bao quanh giúp giảm tải trọng lên nền móng so với giếng thang bê tông cốt thép. Đồng thời, quá trình thi công linh hoạt hơn, dễ điều chỉnh khi phát sinh sai số, cũng như thuận tiện cho việc sửa chữa và hoàn thiện trong thực tế.
Dưới đây là tổng hợp chi tiết ưu và nhược điểm của từng loại giếng thang máy, giúp bạn dễ dàng so sánh và lựa chọn phương án phù hợp với nhu cầu sử dụng cũng như đặc điểm công trình của mình.
|
Loại giếng thang máy |
Ưu điểm nổi bật |
Hạn chế cần lưu ý |
|
Khung thép, vách kính |
- Kết cấu bền chắc, trọng lượng nhẹ - Lắp đặt linh hoạt, phù hợp nhiều loại công trình - Tiết kiệm diện tích, tăng tính thẩm mỹ |
- Độ ổn định kém hơn khi tải trọng lớn - Khả năng cách âm không cao so với bê tông |
|
Khung nhôm định hình hàng không, vách kính |
- Trọng lượng nhẹ, chống ăn mòn tốt - Thiết kế hiện đại, sang trọng, tính thẩm mỹ cao - Phù hợp với không gian kiến trúc cao cấp |
- Chi phí đầu tư cao - Chủ yếu phù hợp nhà ở, không thích hợp tải trọng lớn |
|
Bê tông cốt thép |
- Độ bền và khả năng chịu lực vượt trội - Độ ổn định cao, đảm bảo an toàn lâu dài - Phù hợp công trình lớn, thang tải trọng cao |
- Thi công phức tạp, mất nhiều thời gian - Chi phí xây dựng cao - Trọng lượng lớn, ảnh hưởng kết cấu |
|
Bê tông tường gạch |
- Chi phí thấp, dễ thi công - Giảm tải trọng cho móng công trình - Phù hợp nhà ở, công trình nhỏ |
- Độ bền và chịu lực thấp hơn các loại khác - Chiếm nhiều diện tích - Cần xây dựng đồng bộ với kết cấu ban đầu |

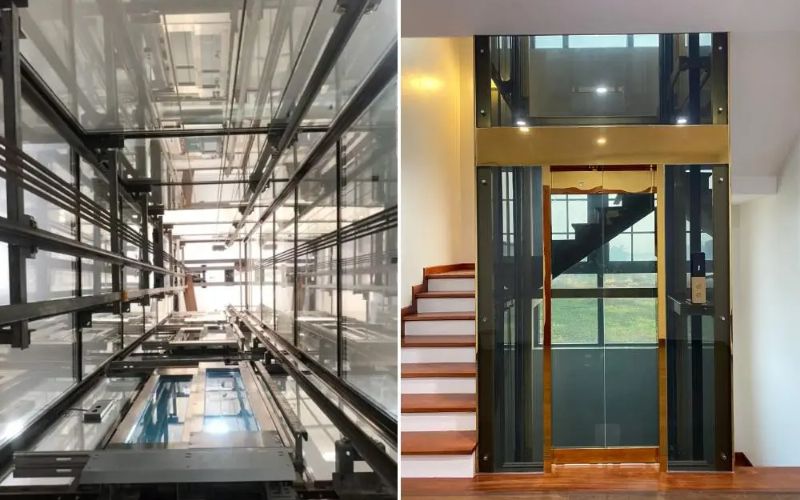

Tiêu chuẩn kỹ thuật khi thi công giếng thang máy
Việc thi công giếng thang máy cần tuân thủ chặt chẽ các tiêu chuẩn kỹ thuật để đảm bảo an toàn và chất lượng vận hành lâu dài. Cụ thể như:
- Độ chính xác tim giếng: Khi xây dựng, cần căn chỉnh đúng vị trí trung tâm của giếng thang, sai số không quá 10mm để thang chạy chính xác.
- Hệ dầm chịu lực: Các dầm dùng để gắn ray thang phải đặt cách nhau khoảng 1,6m và thi công đúng tiêu chuẩn để đảm bảo chịu lực tốt.
- Dầm bắt bracket: Ở mỗi tầng cần có dầm kích thước 20x20cm để cố định thiết bị, và phải liên kết chắc với cột theo bản vẽ.
- Độ lệch trục: Trục giếng phải thẳng đứng, không lệch quá 10mm, kích thước hai bên cũng cần đúng trong phạm vi cho phép để tránh ảnh hưởng vận hành.
- Vị trí gọi tầng: Mỗi tầng cần để đúng khoảng trống để lắp nút gọi thang, tránh phải đục phá sau này.
- Chống thấm: Hố PIT, giếng thang và phòng máy phải được chống thấm kỹ để tránh nước và ẩm làm hỏng thiết bị.
Tuân thủ đúng các tiêu chuẩn này sẽ giúp giếng thang đạt độ chính xác cao, đảm bảo thang máy vận hành ổn định, an toàn và bền bỉ theo thời gian.
Có thể thấy, đầu tư đúng vào giếng thang máy ngay từ đầu sẽ giúp bạn tiết kiệm chi phí sửa chữa và đảm bảo an toàn lâu dài. Nếu bạn đang tìm hiểu và chưa biết bắt đầu từ đâu, đừng lo. Thang máy Nhân Phát luôn sẵn sàng hỗ trợ mang đến giải pháp thiết kế và thi công trọn gói, tối ưu chi phí và hiệu quả sử dụng cho bạn. Liên hệ ngay 0936.455.997 để nhận tư vấn và báo giá chi tiết nhé!
