Hố pit thang máy là phần nằm ở dưới cùng của giếng thang, giúp thang máy hoạt động ổn định và an toàn. Dù không dễ nhìn thấy, nhưng bộ phần này lại có vai trò rất quan trọng, ảnh hưởng trực tiếp đến độ bền, hiệu suất và tuổi thọ của thang máy. Trong nội dung này, Thang Máy Nhân Phát sẽ giúp bạn hiểu rõ hơn cấu tạo hố pit thang máy, công dụng và những yếu tố cần chú ý khi thi công nhé!

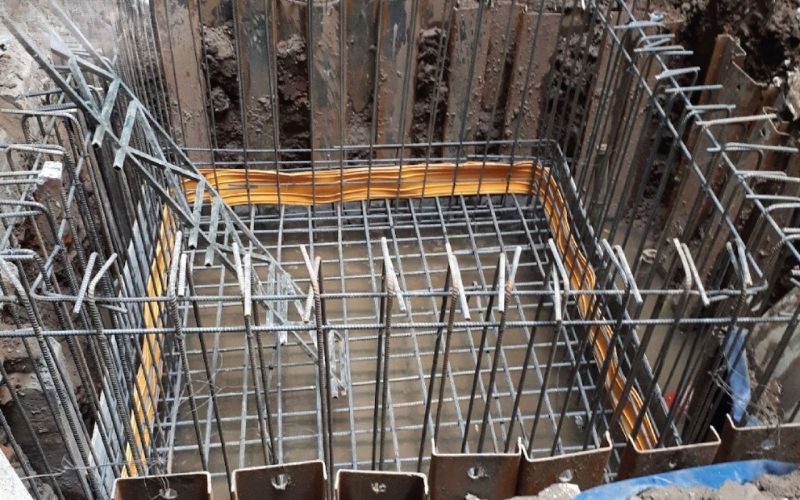

Hố pit thang máy là gì?
Hố pit thang máy là phần nằm ở dưới cùng của giếng thang, được đào sâu xuống lòng đất để tạo không gian cho thang máy vận hành an toàn. Đây là khu vực giúp thang máy dừng, khởi động và di chuyển giữa các tầng một cách ổn định. Thông thường, hố pit có đáy bằng phẳng bằng bê tông, nhưng trong một số công trình đặc biệt có thể sử dụng đáy bằng thép để tăng độ bền và khả năng chịu lực.

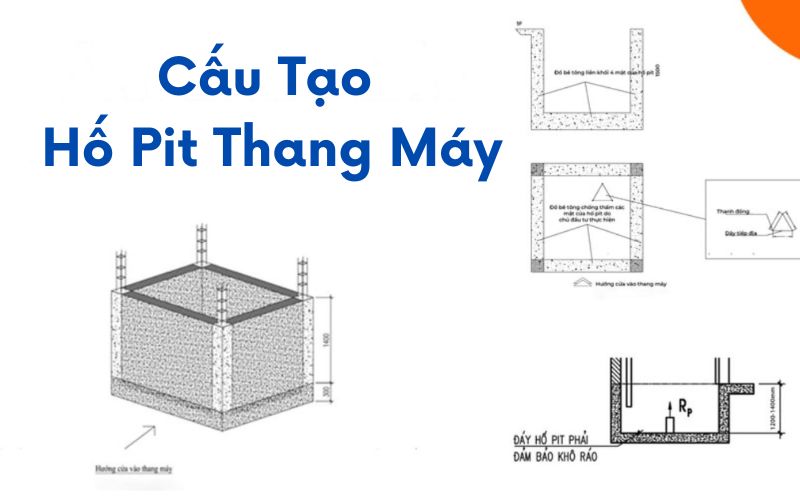

Cấu tạo hố pit thang máy gồm những gì?
Hố pit thang máy thường gồm một tấm đế kiên cố và bốn bức tường đều làm từ bê tông bao quanh. Toàn bộ khu vực này được gia cố chắc chắn và chống thấm cẩn thận để chịu được tải trọng của thang máy, đồng thời tránh hư hỏng do nước ngấm. Bên trong hố pit có nhiều bộ phận khác nhau, mỗi bộ phận đảm nhiệm một chức năng riêng, giúp hệ thống thang máy hoạt động an toàn và ổn định. Dưới đây là các thành phần cấu tạo nên hố pit:
- Kết cấu bê tông: Hố pit thang máy được xây dựng bằng đế bê tông cốt thép và bốn bức tường bê tông chắc chắn, đủ khả năng chịu tải trọng của toàn bộ hệ thống.
- Cảm biến an toàn: Trang bị các cảm biến phát hiện độ ẩm, ngập nước hoặc cảnh báo cháy (nếu cần), giúp kịp thời phát hiện sự cố và bảo vệ toàn bộ hệ thống thang máy.
- Hệ thống thông gió: Giúp không gian hố pit luôn khô thoáng, hạn chế tích tụ hơi ẩm, gỉ sét và khí độc.
- Đèn chiếu sáng: Đèn trong hố pit hỗ trợ việc kiểm tra, bảo trì và sửa chữa. Thông thường, đèn được bố trí gần thang lên xuống cùng ổ cắm điện tiện dụng.
- Lò xò giảm xóc: Bộ phận này có nhiệm vụ giảm lực trong trường hợp thang máy di chuyển xuống tầng thấp nhất, giúp đảm bảo an toàn cho cabin và người sử dụng.
- Thiết bị an toàn: Đây là nơi đặt các linh kiện bảo vệ như công tắc hành trình, giá đỡ ray dẫn hướng và bộ điều tốc đối trọng, giúp hệ thống vận hành ổn định.
- Thang lên xuống: Được thiết kế đủ rộng và an toàn để kỹ thuật viên có thể dễ dàng tiếp cận, kiểm tra hoặc sửa chữa phần gầm thang máy khi cần thiết.

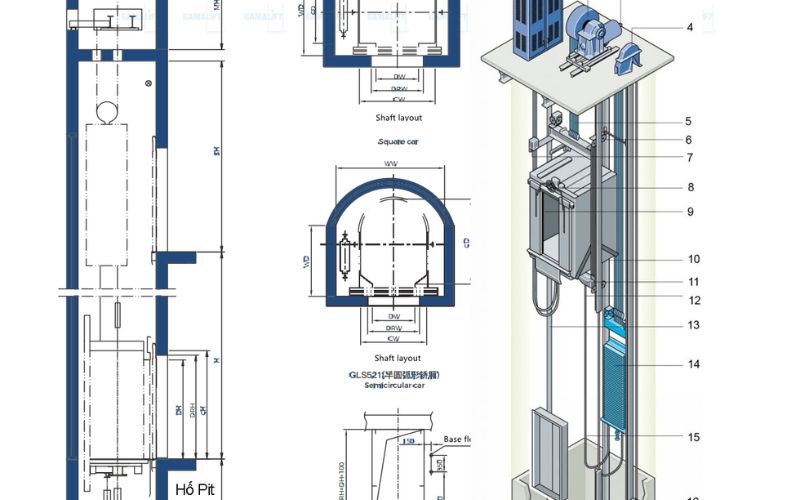

Kích thước và độ sâu của hố pit thang máy
Kích thước và độ sâu của hố pit có thể thay đổi tùy thuộc vào nhiều yếu tố như loại thang máy, mục đích sử dụng, chiều cao công trình và các quy chuẩn an toàn hiện hành. Thông thường, hố pit được thiết kế với độ sâu từ 1,2m đến 1,4m để đảm bảo thang máy vận hành ổn định và an toàn cho người sử dụng.
Tuy nhiên, thông số này có thể thay đổi tùy theo tiêu chuẩn kỹ thuật và quy định xây dựng của từng quốc gia hoặc từng dự án cụ thể. Dựa trên đó, độ sâu hố pit thang máy thường được chia thành 3 loại chính:
|
Pit tiêu chuẩn |
Pit thấp |
Pit siêu thấp |
|
1400mm - 1500mm |
200mm tới 1000mm |
60mm |

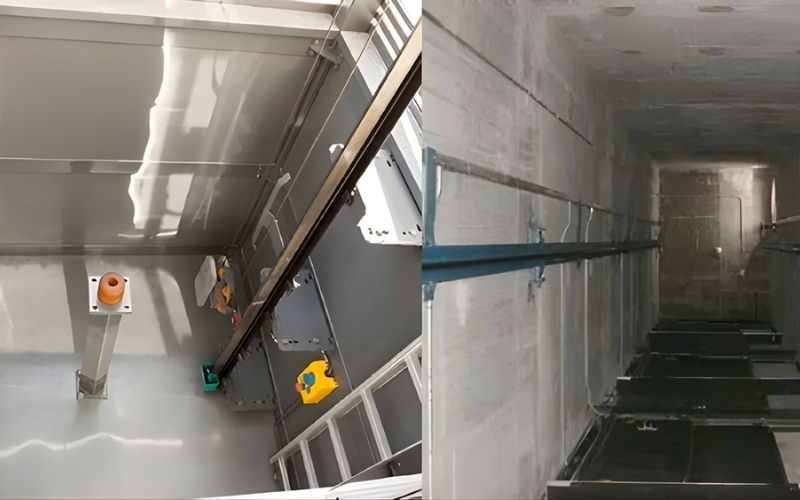

Các loại hố pit thang máy
Tùy theo đặc điểm công trình và nhu cầu sử dụng, hố pit được chia thành 2 dạng khác nhau như:
- Hố pit lửng: Thường được sử dụng tại các công trình nhỏ như nhà riêng, nhà nghỉ hay khách sạn có từ 5 - 7 tầng. Vị trí hố pit lửng thường đặt ở tầng hai của tòa nhà. Thiết kế này giúp tiết kiệm diện tích, giảm chi phí đào và chống thấm hiệu quả hơn so với hố pit thông thường.
- Hố pit sâu: Với các công trình cao tầng như chung cư hay tòa nhà văn phòng, hố pit thang máy thường được xây dựng ở tầng hầm hoặc tầng một. Độ sâu của hố pit đóng vai trò quan trọng, ảnh hưởng trực tiếp đến khả năng vận hành ổn định và mức độ an toàn của toàn bộ hệ thống thang máy.

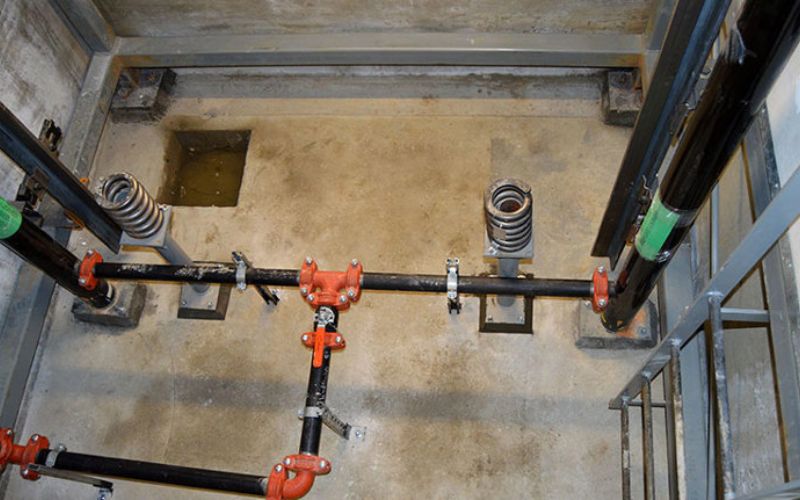

Vai trò của hố pit trong hệ thống thang máy
Hố pit là bộ phận quan trọng giúp thang máy vận hành ổn định, an toàn và bền bỉ. Bộ phận này giữ vai trò then chốt trong việc nâng cao hiệu suất vận hành, thể hiện rõ qua các chức năng sau:
- Giúp thang máy dừng và khởi động an toàn: Vì hố pit nằm ở dưới sàn tầng thấp nhất giúp cho thang máy khi cabin di chuyển an toàn đến điểm dừng cuối cùng mà không bị va đập.
- Đảm bảo an toàn khi thiết bị vận hành: Góp phần duy trì ổn định và hiệu quả hoạt động của thiết bị, giảm thiểu thời gian và chi phí sửa chữa. Ngoài ra, đảm bảo tính mạng và sức khỏe của nhân viên kỹ thuật khi bảo trì thang máy
- Tạo ra khoảng không gian cho kỹ thuật: Nhằm phục vụ cho các công tác bảo trì, bảo dưỡng, sửa chữa thiết bị thang máy được dễ dàng và an toàn hơn.
- Bảo vệ các thiết bị máy móc: Các hệ thống phanh, bộ trục vít, pittong kéo đẩy, hệ thống điện, cảm biến an toàn tránh những tác động của môi trường, đảm bảo thang máy được hoạt động chính xác và hạn chế rủi ro bị ẩm ướt, hư hao.
- Tạo ra bước đệm giảm rung, giảm lực: Tác động từ cabin khi thang máy vận hành, giúp thiết bị hoạt động êm ái và bền bỉ

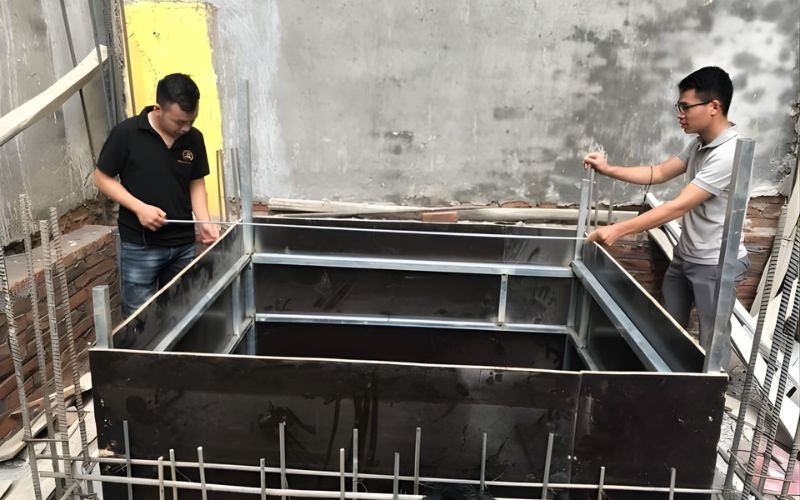

Những yếu tố ảnh hưởng đến thiết kế hố pit
Thiết kế hố pit thang máy đòi hỏi cần phải cân nhắc đến nhiều yếu tố, tiêu chuẩn an toàn cũng như đặc điểm công trình nhằm đảm bảo an toàn, hiệu sức và độ bền khi vận hành hệ thống thang máy.
Loại thang máy
Có 3 loại thang máy cần xây dựng hố pit và mỗi loại đều sẽ có cấu tạo hố pit thang máy khác nhau gồm:
- Thang máy cáp kéo: được vận hành bằng hệ thống cáp và đối trọng. Chi phí xây dựng ban đầu cao nhưng đa dạng mẫu mã, thường được sử dụng ở các nhà cao tầng, biệt thự, khách sạn.
- Thang máy thủy lực: là thang được vận hành bằng hệ thống bơm dầu thủy lực, đẩy xi lanh nâng cabin lên xuống. Loại thang này sẽ nông hơn so với thang máy cáp kéo. Thường được xây dựng ở các nhà ở tầng thấp.
- Thang máy tải hàng: được chuyên dùng để vận chuyển hàng hóa, vật tư và thiết bị giữa các tầng. Việc xây dựng hốt pit cho loại thang này là bắt buộc vì nó ảnh hưởng trực tiếp đến độ an toàn, khả năng chịu tải và tính tiện dụng. Thường được xây dựng ở nhà xưởng, xí nghiệp, siêu thị, khu logistic, vận tải.
Chiều cao và cấu trúc công trình
Đối với mỗi cấu trúc công trình sẽ có yêu cầu về chiều sâu hố pit khác nhau nhằm định hình kích thước, cấu tạo hố pit thang máy và tiêu chuẩn về an toàn. Điển hình là ở các công trình cao sẽ cần kết cấu hố pit sâu hơn cũng như chặt chẽ hơn để chịu tải trọng và áp lực từ cấu trúc chung của tòa nhà.
Độ sâu hố pit phải đạt tiêu chuẩn để các thiết bị an toàn nhằm hấp thụ lực va chạm khi cabin vượt qua điểm dừng, tránh gây tai nạn hoặc hư hỏng.
Tuân thủ quy định, tiêu chuẩn kỹ thuật an toàn
Tuân thủ đúng các quy định và tiêu chuẩn kỹ thuật an toàn còn đảm bảo các yếu tố khác như: hạn chế tiếng ồn, cách nhiệt, đảm bảo khoảng cách an toàn cho người làm việc trong hố pit, và phù hợp với các tiêu chuẩn quốc tế về an toàn lao động và kỹ thuật.
Các lưu ý khi xây dựng hố pit thang máy
Những lưu ý dưới đây sẽ đảm bảo hố pit thang máy được vận hành ổn định và an toàn trong quá trình sử dụng và bảo trì:

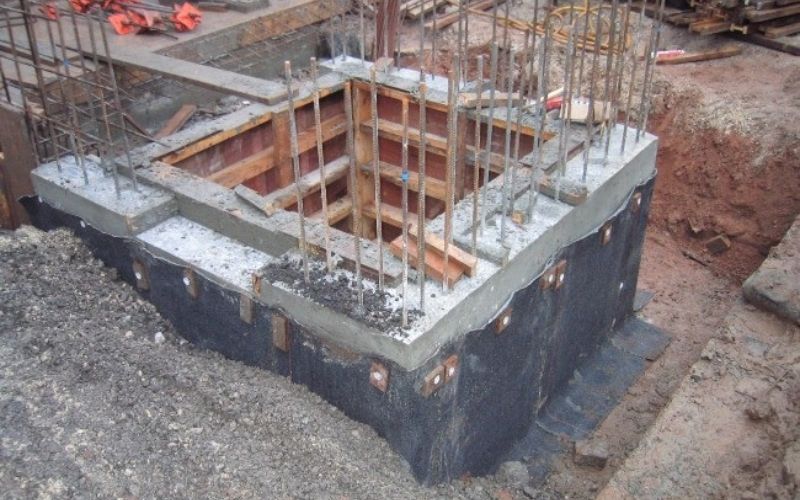

Tuân thủ theo tiêu chuẩn kỹ thuật và thiết kế
Hãy luôn tham khảo với các kỹ sư kết cấu và nhà thầu thang máy trước khi bắt đầu xây dựng hố pit. Việc tuân thủ các tiêu chuẩn về kỹ thuật và thiết kế sẽ hạn chế được các chi phí sửa chữa trong quá trình thi công. Hiểu rõ các yêu cầu về hố pit như bê tông cốt thép, độ dày, áp lực đất đai là điều cần thiết để lắp đặt thang máy suôn sẻ và vận hành thang máy an toàn.
Kiểm tra kỹ kích thước, độ sâu trước khi thi công
Trước khi thi công, kỹ thuật viên cần xác định đúng kích thước và độ sâu của hố pit. Các thông số này phụ thuộc vào loại thang máy, tốc độ và các tính năng an toàn. Với thang máy chở khách, hố pit thường sâu từ 60mm đến 1500mm. Khoảng không gian này được tính toán để bố trí bộ giảm chấn, vùng an toàn và lối vào bảo trì ở tầng thấp nhất, giúp thang vận hành ổn định và dễ dàng bảo dưỡng sau này.

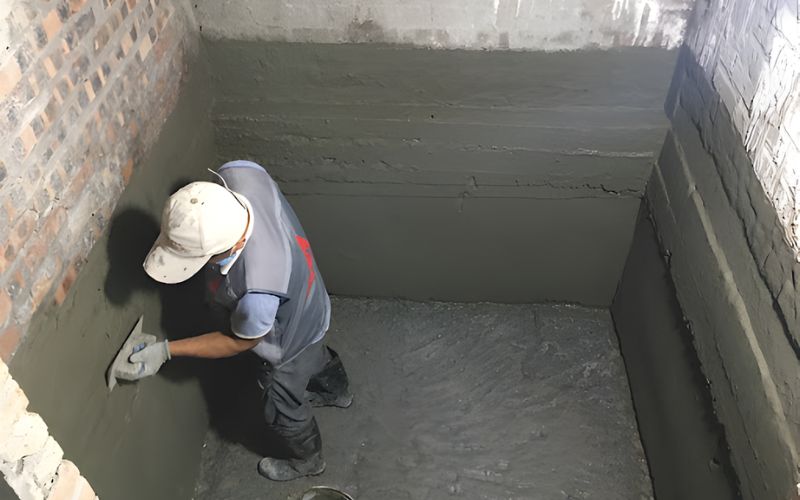

Chống thấm và kiểm tra hố pit
Hố pit thang máy bắt buộc cần phải xử lý chống thấm bằng các lớp phủ chuyên dụng hoặc các màng chống thấm. Chống thấm hố pit thang máy và kiểm tra hố pit định kỳ sẽ ngăn được nước xâm nhập, gây ẩm ướt và hư hao các thiết bị bên trong hố.

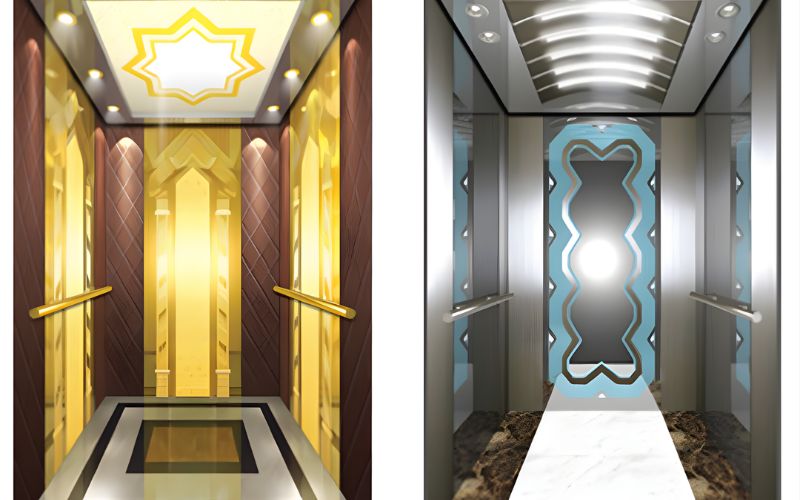

Lựa chọn đơn vị thi công chuyên nghiệp, uy tín
Tự hào đồng hành cùng hàng trăm chủ đầu tư, nhà thầu và khách hàng cá nhân trên toàn quốc, Thang Máy Nhân Phát không chỉ mang đến sản phẩm đạt chuẩn mà còn chia sẻ kinh nghiệm thực tế từ những công trình đã triển khai. Trước mỗi dự án, đội ngũ kỹ thuật viên giàu kinh nghiệm của chúng tôi trực tiếp khảo sát hiện trường, đo đạc chính xác từng thông số hố pit và giếng thang để đảm bảo độ khớp tuyệt đối với loại thang được lựa chọn.
Nhờ quy trình làm việc tỉ mỉ và am hiểu cấu trúc từng công trình, Nhân Phát luôn giúp khách hàng tối ưu không gian lắp đặt, nâng cao độ an toàn và tuổi thọ của thang máy. Mỗi dự án chính là minh chứng cho năng lực kỹ thuật và giá trị thương hiệu mà chúng tôi đã bền bỉ xây dựng suốt nhiều năm qua.
Hố pit thang máy chỉ chiếm một phần nhỏ trong tổng thể công trình nhưng lại đóng vai trò quan trọng giúp hệ thống thang máy được vận hành an toàn, hiệu quả. Thang Máy Nhân Phát đã cập nhật cho bạn một số thông tin cần thiết về hố pit thang máy cũng như các lưu ý trước khi lắp đặt. Để lựa chọn đơn vị thi công uy tín thì đừng ngần ngại liên hệ với chúng tôi qua hotline 0936 455 997 để được tư vấn và lắp đặt đúng cách.
