Tìm hiểu kết cấu thang máy gia đình & cách vận hành từ A-Z

Kết cấu thang máy gia đình được hình thành từ nhiều thành phần quan trọng như hố thang, hệ thống điều khiển, cơ cấu phanh, cabin, cửa tầng và bộ đối trọng… Mỗi bộ phận đều đảm nhận một vai trò riêng, góp phần giúp thang máy vận hành ổn định và an toàn. Việc hiểu rõ cấu tạo sẽ giúp bạn sử dụng thang máy hiệu quả hơn và nhận biết sớm các dấu hiệu bất thường khi vận hành. Hãy cùng Thang Máy Nhân Phát tìm hiểu chi tiết trong nội dung dưới đây.

Tổng quan về kết cấu thang máy gia đình

Thang máy gia đình hiện nay được thiết kế với nhiều dòng khác nhau, phổ biến nhất là thang máy cáp kéo và thang máy không phòng máy. Mỗi dòng thang có kết cấu và nguyên lý hoạt động riêng như:

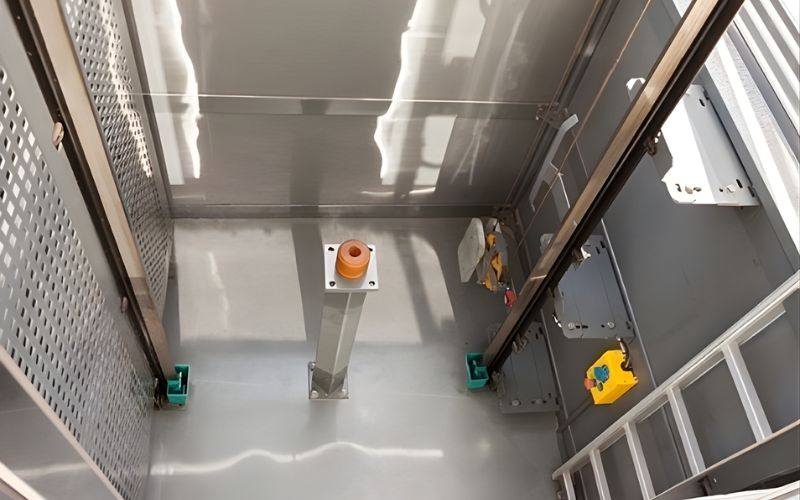

Cấu trúc thang máy gia đình có phòng máy

Đối với thang máy gia đình có phòng máy, hệ thống vận hành chủ yếu dựa trên cơ chế cáp kéo. Dưới đây là cấu tạo chi tiết:

Hố pit thang máy

Đây là phần không gian nằm phía dưới sàn tầng thấp nhất của công trình, được thiết kế âm xuống đất theo tiêu chuẩn kỹ thuật của từng loại thang. Đây là khu vực quan trọng để bố trí các bộ phận như bộ đối trọng, giảm chấn và các thiết bị cơ khí liên quan đến vận hành thang máy. Ngoài chức năng tạo khoảng không gian lắp đặt, hố thang còn giúp tăng cường độ an toàn bằng cách hạn chế rủi ro rơi rớt vật thể từ cabin hoặc các tầng phía trên.

Việc xác định đúng kích thước hố thang ngay từ đầu rất quan trọng để đảm bảo thang máy vận hành ổn định và an toàn. Khi nắm rõ thông số kỹ thuật, việc thi công và lắp đặt hố pit sẽ chính xác và thuận lợi hơn.

Giếng thang

Đây là phần không gian thẳng đứng kéo dài từ tầng thấp nhất đến tầng cao nhất, nơi bố trí hệ thống cơ khí và kỹ thuật của thang máy. Các thành phần chính trong giếng thang gồm có:

• Rail dẫn hướng: Giúp định vị và giữ cho cabin thang máy di chuyển ổn định theo phương thẳng đứng. Bộ phận này giúp hạn chế tối đa hiện tượng rung lắc, lệch hướng, đảm bảo chuyển động êm ái và chính xác trong suốt quá trình vận hành.
• Đối trọng: Được thiết kế để cân bằng tải trọng với cabin, giúp giảm áp lực tác động lên động cơ và tối ưu hiệu suất hoạt động của thang máy. Khối lượng đối trọng thường được tính toán dựa trên trọng lượng bản thân cabin kết hợp với một phần tải trọng danh định của thang.
• Hệ thống cabin: Là không gian chính dùng để chở người hoặc hàng hóa giữa các tầng trong ngôi nhà. Bên cạnh chức năng vận chuyển, cabin còn có thể được tùy chỉnh về chất liệu, kiểu dáng, ánh sáng và họa tiết trang trí để phù hợp với phong cách nội thất tổng thể.
• Hệ thống phanh cơ khí: Đóng vai trò bám chặt vào rail dẫn hướng khi cần thiết, giúp cabin dừng lại đúng vị trí và duy trì mức độ an toàn cao. Đây là bộ phận quan trọng đảm bảo thang máy hoạt động ổn định trong mọi điều kiện.
• Cáp tải: Đây là thành phần liên kết trực tiếp giữa cabin và bộ đối trọng, đồng thời chịu toàn bộ tải trọng trong quá trình thang máy vận hành. Độ bền và chất lượng của cáp tải ảnh hưởng trực tiếp đến sự an toàn và tuổi thọ của hệ thống thang máy.
• Cửa tầng: là hệ thống cửa ra vào tại mỗi tầng, hoạt động hoàn toàn tự động khi cabin đến vị trí dừng. Ngoài chức năng đảm bảo an toàn, cửa tầng còn góp phần tạo điểm nhấn thẩm mỹ, giúp gia chủ thể hiện phong cách thiết kế nội thất của ngôi nhà.

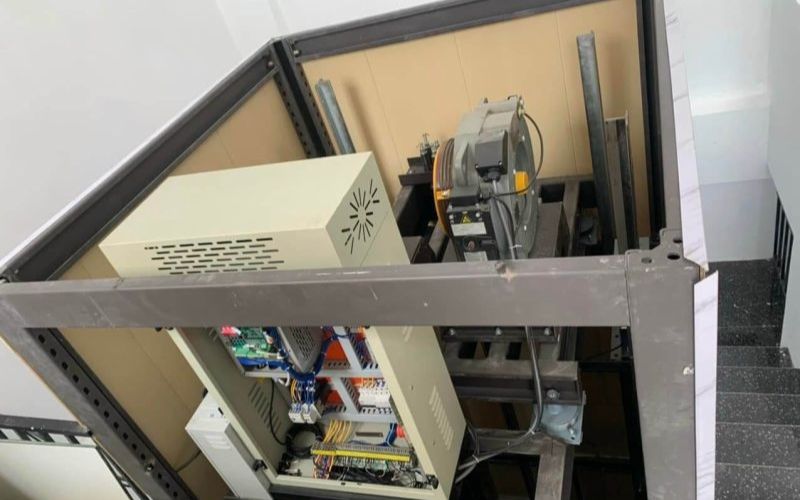

Phòng máy

Đây là nơi đặt các thiết bị quan trọng của thang máy như máy kéo, tủ điều khiển và hệ thống phanh. Với các loại thang máy truyền thống, phòng máy thường được xây phía trên cùng của giếng thang để thuận tiện cho vận hành và bảo trì.

Ray hướng dẫn

Ray dẫn hướng của cabin đóng vai trò then chốt trong việc định vị, giữ thăng bằng và hỗ trợ toàn bộ trọng lượng cabin khi thang máy di chuyển lên xuống giữa các tầng. Bộ phận này thường được chế tạo từ nhôm định hình chất lượng cao, giúp tăng khả năng chịu lực, đảm bảo độ bền lâu dài và hạn chế tối đa tình trạng ăn mòn. Nhờ đặc tính nhẹ nhưng chắc chắn, ray dẫn hướng góp phần giúp hệ thống vận hành êm ái, ổn định và an toàn hơn trong suốt quá trình sử dụng.

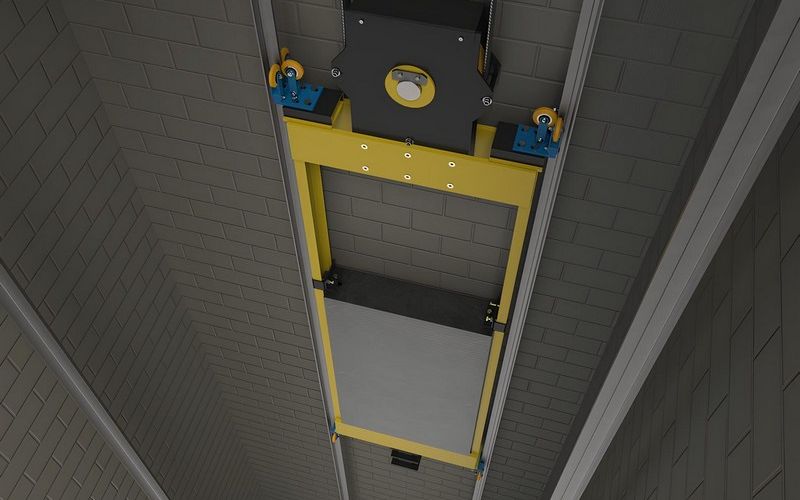

Đối trọng

Đây là bộ phận dùng để cân bằng với cabin thang máy, giúp thang vận hành ổn định và nhẹ nhàng hơn. Kích thước và trọng lượng của đối trọng có ảnh hưởng trực tiếp đến kích thước tổng thể của thang máy gia đình, vì vậy cần được tính toán cẩn thận ngay từ đầu.

Thông thường, đối trọng được làm từ các vật liệu nặng như gang, quặng hoặc bê tông để đảm bảo khả năng cân bằng. Trọng lượng của đối trọng được tính dựa trên trọng lượng cabin và tải trọng của thang máy để đảm bảo hoạt động an toàn và hiệu quả.

Hệ thống cabin

Hệ thống cabin hoặc sàn nâng của thang máy gia đình được cấu tạo từ nhiều thành phần quan trọng như khung chịu lực, mặt sàn, vách bao che và các chi tiết liên kết khác. Tùy theo loại thang máy và nhu cầu sử dụng, nhà sản xuất sẽ thiết kế dạng cabin kín hoặc sàn nâng mở để phù hợp với kiến trúc và mục đích vận hành của từng công trình.

Hệ thống phanh cơ khí

Đây là bộ phận quan trọng giúp kiểm soát tốc độ và đảm bảo an toàn cho thang máy. Khi xảy ra sự cố như thang chạy quá tốc độ hoặc có nguy cơ rơi tự do, hệ thống phanh sẽ tự động kích hoạt để dừng cabin kịp thời, bảo vệ an toàn cho người sử dụng.

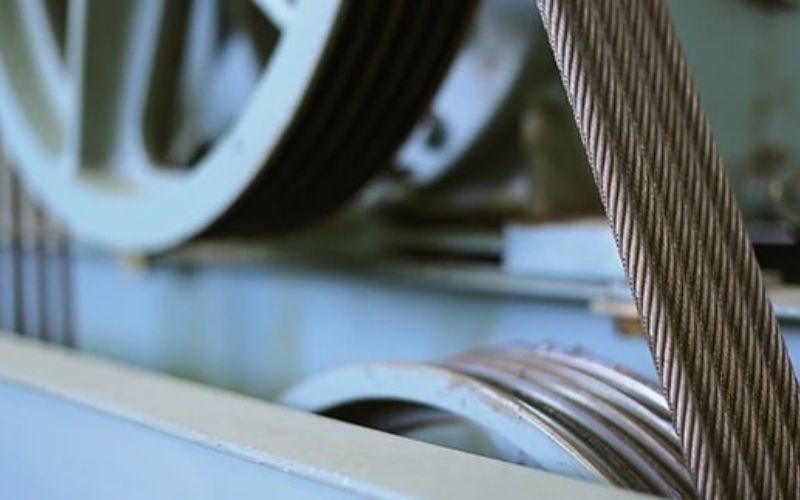

Cáp tải thang máy

Là bộ phận chịu lực chính trong thang máy, có nhiệm vụ truyền lực từ động cơ để kéo cabin di chuyển lên xuống một cách ổn định. Lưu ý quan trọng là không được tra thêm dầu mỡ vào cáp tải, vì điều này có thể làm cáp bị trượt trên puly, gây mất kiểm soát và tiềm ẩn nguy hiểm cho người sử dụng bên trong cabin.

Giảm chấn

Giảm chấn là bộ phận an toàn được lắp đặt tại đáy hố pit thang máy, có chức năng hấp thụ lực va chạm khi cabin hoặc đối trọng di chuyển vượt quá giới hạn cho phép. Nhờ khả năng giảm lực tác động hiệu quả, bộ phận này giúp bảo vệ kết cấu thang máy và đảm bảo an toàn cho người sử dụng trong các tình huống khẩn cấp.

Cửa tầng

Đây là bộ phận đóng mở lối ra vào thang máy và được vận hành hoàn toàn tự động, đảm bảo sự tiện lợi và an toàn cho người sử dụng. Không chỉ giữ vai trò kỹ thuật, cửa tầng còn là yếu tố thẩm mỹ quan trọng, góp phần thể hiện phong cách nội thất và tạo điểm nhấn cho không gian sống của ngôi nhà.

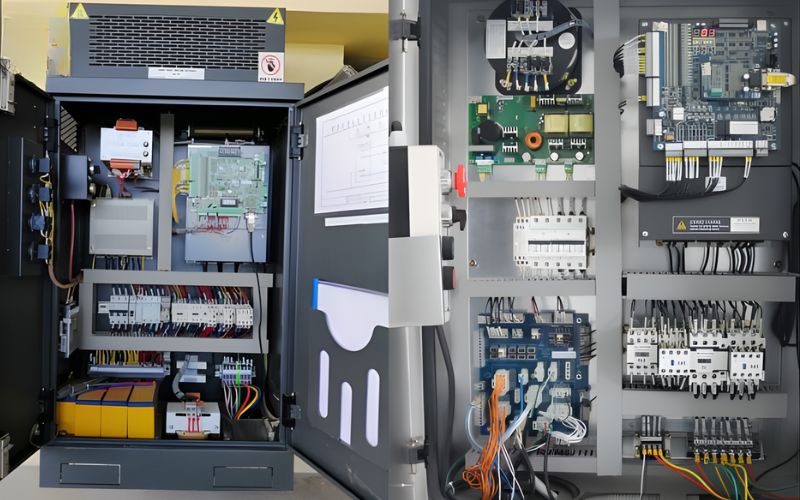

Hệ thống điều khiển

Đây là bộ phận trung tâm giúp thang máy vận hành đúng và an toàn. Hệ thống này kiểm soát các chức năng quan trọng như đóng mở cửa tầng, tiếp nhận lệnh chọn tầng, xác định hướng di chuyển và xử lý các tín hiệu an toàn trong suốt quá trình sử dụng. Nhờ sự phối hợp của các bộ phận như bộ điều khiển trung tâm và bảng điều khiển, thang máy có thể hoạt động ổn định, êm ái và chính xác.

Đây cũng là hạng mục bắt buộc phải kiểm tra, bảo trì định kỳ theo quy trình kiểm định thang máy, nhằm đảm bảo thiết bị vận hành an toàn và đáp ứng đầy đủ các tiêu chuẩn kỹ thuật hiện hành.

Kết cấu thang máy gia đình không phòng máy

Thang Máy Nhân Phát là một trong những đơn vị tiên phong trong lĩnh vực cung cấp thang máy không phòng máy, ứng dụng công nghệ trục vít hiện đại. Dưới đây là cấu tạo chi tiết của dòng thang máy này.

• Hệ thống điều khiển: Cho phép người dùng vận hành thang máy theo nhu cầu và tích hợp đầy đủ các chức năng đảm bảo an toàn. Các nút lệnh cơ bản bao gồm: chọn số tầng, cứu hộ, dừng khẩn cấp và điện thoại liên lạc, giúp người dùng yên tâm trong mọi tình huống.
• Hệ thống trục vít: Sở hữu khả năng chịu tải lên đến 100 kN, đảm bảo nâng đỡ cabin ổn định với tốc độ di chuyển an toàn từ 0,15 – 0,25 m/s. Cấu tạo gồm trục vít, bu lông truyền động chịu lực, bu lông an toàn và dầu bôi trơn, giúp thang máy vận hành bền bỉ và chính xác.
• Hệ truyền động EcoSilent: Giúp giảm thiểu tiếng ồn khi vận hành, với mức âm thanh chỉ khoảng 40 dB. Công nghệ này không chỉ mang lại sự êm ái cho không gian sống mà còn thân thiện với môi trường, phù hợp với xu hướng nhà ở xanh và hiện đại.
• Giếng thang máy: Sử dụng khung nhôm định hình hàng không chắc chắn, an toàn và có tính thẩm mỹ cao. Bên cạnh đó, vách kính cường lực hai lớp giúp không gian luôn sáng thoáng khi di chuyển, đồng thời đảm bảo khả năng chịu lực, chịu nhiệt và an toàn trong quá trình sử dụng.
• Cabin hoặc sàn nâng thang máy: Được thiết kế đảm bảo thẩm mỹ và an toàn. Sàn thang đa dạng họa tiết, cửa thang linh hoạt về kích thước và kiểu mở, mang lại sự tiện lợi khi sử dụng. Hệ thống an toàn gồm mành hồng ngoại, viền và thanh an toàn cùng bảng điều khiển trực quan, giúp người dùng vận hành dễ dàng và yên tâm.

Bên cạnh thang máy trục vít, thang máy thủy lực cũng thuộc dòng thang máy không phòng máy. Dưới đây là bảng mô tả cấu tạo chi tiết của dòng thang này:

• Xi lanh thủy lực: Chứa dầu thủy lực, tạo lực nâng cabin khi dầu được bơm vào.
• Piston: Nằm trong xi lanh, nhận áp lực từ dầu để nâng hoặc hạ cabin.
• Bơm thủy lực: Tạo áp suất, đẩy dầu vào xi lanh khi nâng cabin và xả áp khi hạ.
• Bình chứa dầu: Lưu trữ và cung cấp dầu cho toàn bộ hệ thống vận hành.
• Van điều khiển: Điều chỉnh lưu lượng và áp suất dầu, kiểm soát tốc độ và chiều di chuyển của cabin.
• Bảng điều khiển và nút lệnh: Cho phép người dùng thao tác gọi tầng, dừng khẩn cấp và sử dụng các chức năng an toàn khi vận hành thang máy.
• Bộ vi xử lý: Đóng vai trò trung tâm, xử lý và điều phối toàn bộ hoạt động của hệ thống thang máy.
• Hệ thống cảm biến: Nhận diện vật cản và các tín hiệu an toàn, giúp thang máy vận hành chính xác và an toàn hơn.
• Khung giếng thang và cabin: Là bộ phận kết cấu chính, trực tiếp phục vụ việc di chuyển của người sử dụng.
• Hệ thống cơ khí: Giữ cabin di chuyển theo phương thẳng đứng, đảm bảo thăng bằng, ổn định và không bị lệch hướng.
• Bộ phận giảm chấn: Bao gồm lò xo và đệm cao su giúp cabin dừng lại êm ái tại điểm cuối hành trình. Bên cạnh đó, khung giảm chấn hạn chế lực va đập mạnh, bảo vệ cabin và người sử dụng.

So sánh kết cấu thang máy gia đình và thang máy chung cư

Thang máy gia đình và thang máy chung cư có sự khác nhau rõ rệt về kết cấu và thiết kế. Bảng so sánh sau sẽ giúp bạn hiểu rõ từng đặc điểm của mỗi loại.

Tiêu chí	Thang máy gia đình	Thang máy chung cư
Mục đích sử dụng	Phục vụ nhu cầu di chuyển trong nhà riêng, phù hợp cho người già, trẻ em	Phục vụ số lượng lớn cư dân trong tòa nhà
Thiết kế	Linh hoạt về kiểu dáng, dễ tùy chỉnh theo kiến trúc và sở thích gia chủ	Thiết kế sang trọng, đồng bộ với tổng thể tòa nhà
Hệ thống quản lý	Vận hành đơn giản, tập trung vào trải nghiệm cá nhân	Tích hợp phần mềm quản lý và hệ thống điều hành tòa nhà
Tốc độ di chuyển	Khoảng 9 – 15 m/phút, tùy chiều cao và công nghệ	Khoảng 60 – 90 m/phút, tùy chiều cao công trình
Thời gian thi công	7 – 30 ngày	2 – 3 tháng
Tần suất bảo trì	Khoảng 60 – 90 m/phút, tùy chiều cao công trình	1 – 3 tháng/lần
Chi phí đầu tư	Khoảng 300 triệu – 2 tỷ đồng, tùy công nghệ, số điểm dừng, kích thước	Phụ thuộc vào chiều cao và quy mô tòa nhà

Cách vận hành của thang máy gia đình

Thang máy gia đình hiện nay được phân thành nhiều dòng khác nhau như thang máy cáp kéo, thang máy trục vít và thang máy thủy lực. Mỗi loại sở hữu cơ chế vận hành riêng, đáp ứng linh hoạt các điều kiện không gian và nhu cầu sử dụng của từng gia đình.

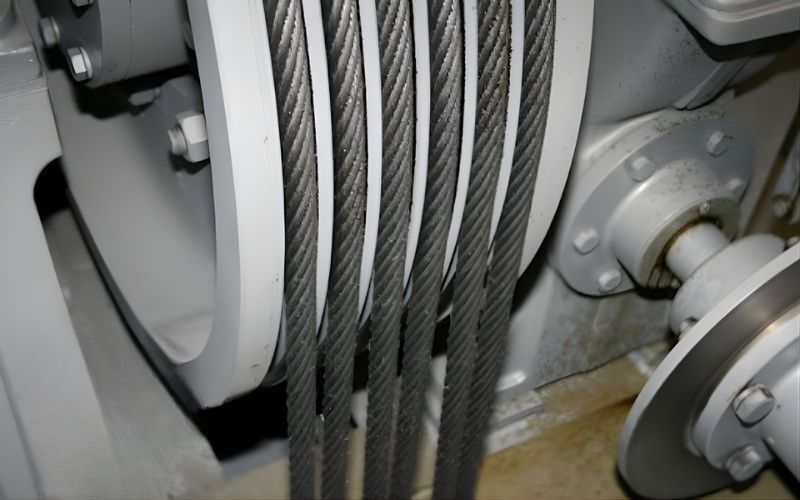

Nguyên lý hoạt động của thang máy cáp kéo

Khi người dùng gọi thang hoặc chọn tầng, hệ thống điều khiển sẽ tiếp nhận tín hiệu và kích hoạt động cơ, làm puli quay để kéo cabin di chuyển lên hoặc xuống. Đối trọng được thiết kế nhằm cân bằng tải trọng, giúp giảm lực tác động lên động cơ và đảm bảo thang máy vận hành ổn định, êm ái. Khi cabin đến đúng tầng đã chọn, hệ thống phanh tự động kích hoạt để dừng cabin chính xác, sau đó cửa thang mở ra cho hành khách ra vào.

Nhìn chung, thang máy cáp kéo hoạt động dựa trên sự phối hợp giữa động cơ, puli, cáp tải và đối trọng để di chuyển cabin theo phương thẳng đứng. Bên cạnh đó, hệ thống phanh và các cảm biến an toàn giúp thang máy dừng đúng vị trí, hạn chế rủi ro và đảm bảo an toàn trong suốt quá trình vận hành.

Nguyên lý hoạt động của thang máy trục vít

Khi có yêu cầu di chuyển từ người dùng, hệ thống điều khiển sẽ kích hoạt động cơ làm trục vít quay. Lúc này, đai ốc di chuyển dọc theo trục vít để kéo cabin đi lên hoặc xuống một cách ổn định. Khi cabin đến đúng tầng, động cơ dừng lại và cabin dừng chính xác tại vị trí mong muốn.

Thang máy trục vít hoạt động dựa trên cơ chế trục vít – đai ốc, không cần đối trọng hay puli như thang máy cáp kéo. Nhờ kết cấu đơn giản, vận hành bền bỉ và ít bị ảnh hưởng bởi độ ẩm, loại thang này đặc biệt phù hợp với nhà ở, nhất là các khu vực có môi trường ẩm cao như vùng ven biển.

Nguyên lý hoạt động của thang máy thủy lực

Thang hoạt động dựa trên áp lực của dầu thủy lực để nâng hoặc hạ cabin. Hệ thống gồm các bộ phận chính như bơm thủy lực, xi lanh, piston và van điều khiển, phối hợp với nhau để giúp thang máy vận hành ổn định và an toàn.

Khi thang máy đi lên, bơm thủy lực sẽ bơm dầu từ bình chứa vào xi lanh, tạo áp lực đẩy piston nâng cabin lên. Khi cần hạ xuống, van xả dầu mở ra để dầu chảy ngược về bình chứa, làm piston và cabin hạ xuống nhẹ nhàng theo đúng hành trình.

Cách hoạt động của thang máy trong tình huống khẩn cấp

Kết cấu thang máy gia đình được thiết kế với nhiều tính năng an toàn, giúp người dùng chủ động ứng phó khi xảy ra các sự cố khẩn cấp như:

Khi xảy ra tình huống mất điện

Khi xảy ra sự cố mất điện, đèn chiếu sáng khẩn cấp trong cabin sẽ tự động bật, đảm bảo không gian bên trong luôn có ánh sáng. Cùng lúc đó, thang máy sử dụng nguồn điện dự phòng từ ắc quy để đưa cabin di chuyển về tầng gần nhất, sau đó mở cửa tự động, giúp hành khách thoát ra ngoài an toàn và kịp thời.

Khi xảy ra hỏa hoạn

Khi có hỏa hoạn, nếu thang máy được trang bị chức năng hoạt động khi cháy (FER), hệ thống sẽ tự động nhận tín hiệu từ hệ thống báo cháy. Ngay sau đó, cabin di chuyển về tầng an toàn đã được cài đặt sẵn trong quá trình lắp đặt và dừng lại để phục vụ việc sơ tán. Tính năng này giúp hành khách thoát hiểm nhanh chóng, đúng quy trình và đảm bảo an toàn trong tình huống khẩn cấp.

Qua những thông tin trên, có thể thấy việc hiểu rõ kết cấu thang máy, nguyên lý hoạt động và các tính năng an toàn sẽ giúp bạn dễ dàng lựa chọn được thang máy gia đình phù hợp với nhu cầu sử dụng cũng như không gian sống của mình. Nếu bạn cần tư vấn chi tiết hoặc còn bất kỳ thắc mắc nào liên quan đến các dòng thang máy, đừng ngần ngại liên hệ với Thang Máy Nhân Phát qua Hotline: 0936.455.997 để được hỗ trợ nhanh chóng và tận tâm.
