Ít ai biết rằng, tủ điện chính là yếu tố quyết định việc thang máy vận hành êm ái hay rung lắc, an toàn hay tiềm ẩn rủi ro. Trong bài viết này, bạn sẽ hiểu rõ tủ điện thang máy là gì, cấu tạo chi tiết từng bộ phận và nguyên lý vận hành trong thực tế. Bên cạnh đó, Nhân Phát còn cập nhật các loại tủ điện phổ biến, báo giá mới nhất 2026 và những sai lầm cần tránh khi lựa chọn, lắp đặt để đảm bảo hiệu quả sử dụng lâu dài.

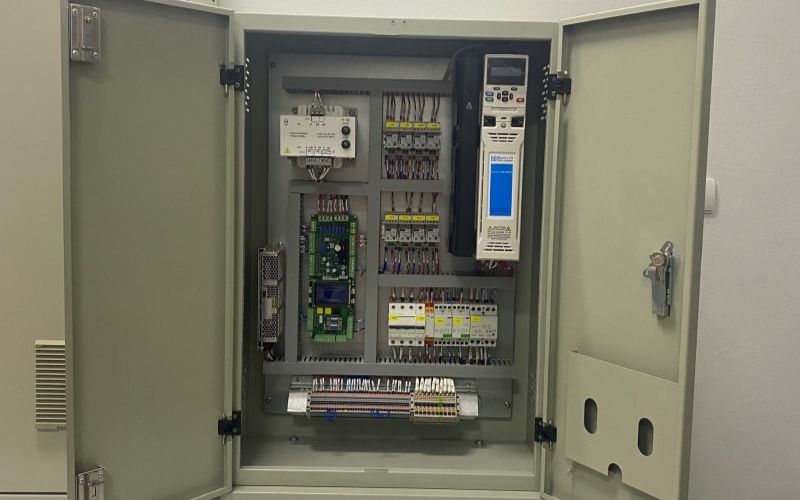

Tủ điện thang máy là gì?
Tủ điện thang máy là bộ phận đóng vai trò điều khiển trung tâm, chịu trách nhiệm tiếp nhận, xử lý và phân phối toàn bộ tín hiệu trong quá trình vận hành. Thông qua hệ thống này, thang máy có thể di chuyển chính xác giữa các tầng, kiểm soát việc đóng/mở cửa, dừng tầng đúng vị trí và đảm bảo các tiêu chuẩn an toàn trong suốt quá trình sử dụng.
Về bản chất, tủ điện thang máy được tích hợp nhiều thiết bị điện - điện tử như bộ điều khiển, biến tần, relay, contactor và các mạch tín hiệu. Các thành phần này phối hợp với nhau để điều chỉnh tốc độ, hướng di chuyển và phản hồi theo từng lệnh gọi tầng từ người dùng. Nhờ đó, thang máy sẽ hạn chế rung lắc và giảm thiểu tối đa các sự cố phát sinh.

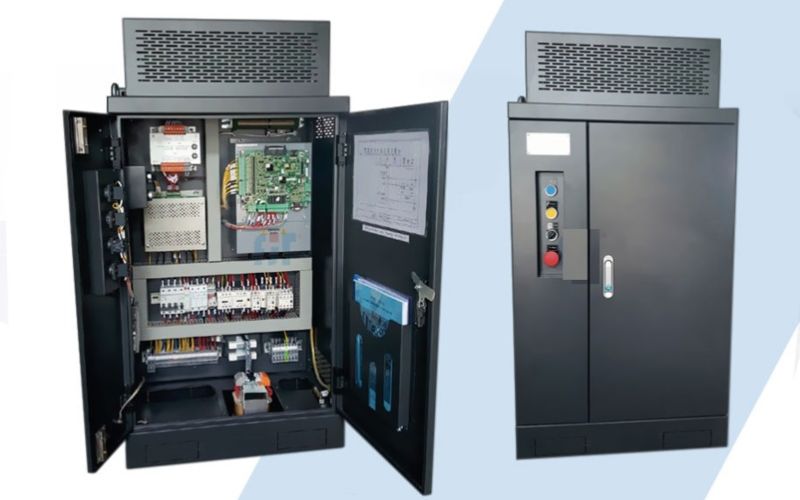

Cấu tạo chi tiết của tủ điện thang máy trong thực tế
Để đảm bảo thang máy vận hành ổn định, an toàn và chính xác, tủ điện thang máy được cấu thành từ nhiều bộ phận khác nhau, mỗi thành phần đảm nhận một chức năng riêng nhưng liên kết chặt chẽ với nhau.
Bộ điều khiển trung tâm (Controller)
Đây là thành phần quan trọng nhất trong tủ điện thang máy, đóng vai trò như “bộ não” xử lý toàn bộ dữ liệu đầu vào và đưa ra lệnh điều khiển. Controller tiếp nhận tín hiệu từ nút bấm gọi tầng, cảm biến vị trí, tín hiệu cửa và các thiết bị an toàn để quyết định hướng di chuyển, tốc độ cũng như điểm dừng chính xác của cabin.
Ngoài ra, bộ điều khiển còn giúp tối ưu hành trình di chuyển, giảm thời gian chờ và đảm bảo các thao tác diễn ra đồng bộ. Với các dòng controller hiện đại, hệ thống còn có khả năng tự chẩn đoán lỗi và cảnh báo sớm khi có sự cố, giúp nâng cao độ an toàn và giảm thiểu thời gian gián đoạn vận hành.
Biến tần (Inverter) và chức năng điều tốc
Biến tần là thiết bị giúp điều chỉnh tần số và điện áp cấp cho động cơ, từ đó kiểm soát tốc độ quay một cách linh hoạt. Nhờ có biến tần thang máy, quá trình tăng và giảm tốc diễn ra mượt mà, hạn chế tình trạng giật cục khi khởi động hoặc dừng lại.
Bên cạnh việc cải thiện trải nghiệm người dùng, biến tần còn giúp tiết kiệm điện năng đáng kể nhờ tối ưu công suất theo tải trọng thực tế. Đồng thời, việc giảm sốc cơ học khi vận hành cũng góp phần kéo dài tuổi thọ của động cơ và các linh kiện liên quan.
Relay, contactor và các thiết bị đóng cắt
Đây là nhóm thiết bị đảm nhiệm chức năng đóng/ngắt mạch điện trong hệ thống, đóng vai trò quan trọng trong việc bảo vệ tủ điện thang máy. Khi xảy ra sự cố như quá tải, chập điện hoặc dòng điện không ổn định, relay và contactor sẽ tự động ngắt mạch để tránh gây hư hỏng thiết bị.
Các thiết bị này còn giúp phân phối nguồn điện đến từng bộ phận một cách hợp lý, đảm bảo hệ thống hoạt động ổn định. Có thể xem đây là lớp “bảo vệ an toàn điện” không thể thiếu trong bất kỳ tủ điện nào.
Hệ thống dây dẫn, bo mạch và cảm biến
Hệ thống dây dẫn và bo mạch điện tử đóng vai trò kết nối và truyền tín hiệu giữa các bộ phận trong tủ điện cũng như toàn bộ hệ thống thang máy. Mọi dữ liệu điều khiển và phản hồi đều được truyền đi thông qua hệ thống này, đảm bảo sự đồng bộ trong vận hành.
Trong khi đó, các cảm biến có nhiệm vụ ghi nhận vị trí cabin, trạng thái cửa, tải trọng và các điều kiện an toàn khác. Dữ liệu từ cảm biến sẽ được gửi về bộ điều khiển để xử lý kịp thời, giúp thang máy vận hành chính xác, liên tục và hạn chế tối đa các tình huống rủi ro.

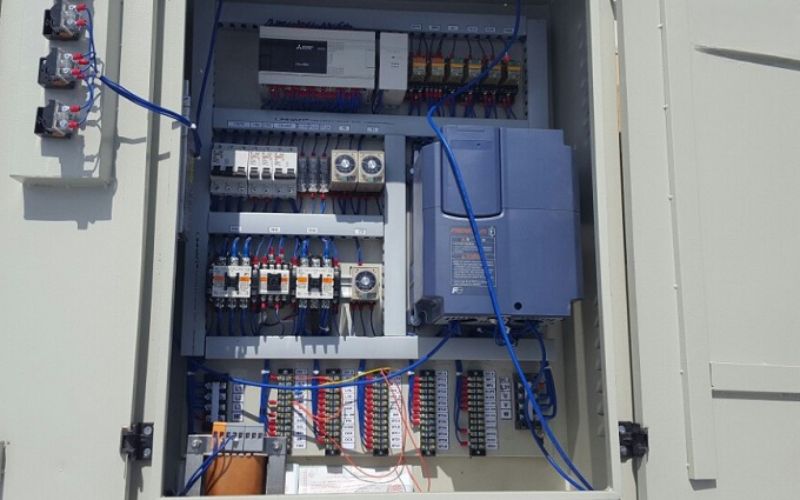

Nguyên lý hoạt động của tủ điện thang máy
Tủ điện thang máy hoạt động dựa trên nguyên lý tiếp nhận và xử lý tín hiệu từ người dùng như nút bấm gọi tầng hoặc điều khiển trong cabin. Khi nhận được lệnh, bộ điều khiển trung tâm sẽ phân tích dữ liệu, xác định hướng di chuyển và đưa ra tín hiệu điều khiển phù hợp cho toàn bộ hệ thống.
Sau đó, tín hiệu được truyền đến động cơ thông qua biến tần để điều chỉnh tốc độ một cách linh hoạt. Nhờ vậy, quá trình tăng và giảm tốc diễn ra mượt mà, hạn chế rung giật khi khởi động hoặc dừng tầng, đồng thời giúp thang máy vận hành êm ái hơn.
Trong suốt quá trình di chuyển, các cảm biến liên tục gửi dữ liệu về vị trí, trạng thái cửa và tải trọng về tủ điện. Dựa trên thông tin này, hệ thống sẽ điều chỉnh tốc độ, kiểm soát điểm dừng chính xác và kích hoạt các cơ chế an toàn khi cần thiết, đảm bảo thang vận hành an toàn.

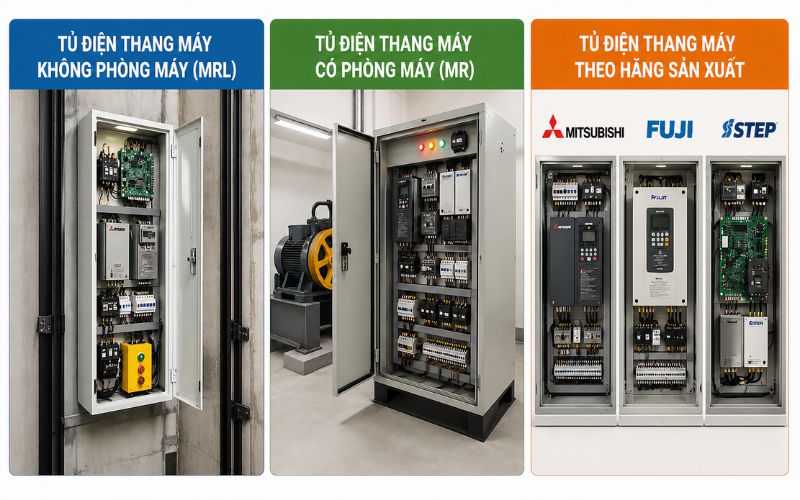

Các loại tủ điện thang máy phổ biến trên thị trường
Trên thị trường hiện nay, tủ điện thang máy được phân loại dựa trên nhiều tiêu chí như thiết kế hệ thống, vị trí lắp đặt và công nghệ của từng hãng sản xuất. Mỗi loại sẽ có những đặc điểm, ưu nhược điểm và phạm vi ứng dụng khác nhau, phù hợp với từng công trình cụ thể.
Tủ điện thang máy có phòng máy
Loại tủ này được lắp đặt trong phòng máy riêng biệt, thường áp dụng cho các công trình truyền thống hoặc tòa nhà có sẵn không gian kỹ thuật. Nhờ vị trí lắp đặt tách biệt, việc kiểm tra, bảo trì và sửa chữa trở nên thuận tiện hơn, giúp giảm thời gian xử lý sự cố.
Bên cạnh đó, tủ điện thang máy có phòng máy thường có độ ổn định cao, ít bị ảnh hưởng bởi môi trường bên ngoài. Tuy nhiên, nhược điểm là cần thêm diện tích xây dựng phòng máy, làm tăng chi phí và không phù hợp với những công trình bị hạn chế không gian.
Tủ điện thang máy không phòng máy
Đây là dòng tủ điện được thiết kế nhỏ gọn, thường tích hợp trong giếng thang hoặc bố trí tại khu vực gần cửa tầng trên cùng. Loại này phù hợp với các công trình hiện đại như nhà phố, khách sạn mini hoặc tòa nhà cải tạo, nơi cần tối ưu diện tích sử dụng.
Ưu điểm lớn nhất là tiết kiệm không gian và giảm chi phí xây dựng phòng máy. Tuy nhiên, do vị trí lắp đặt hạn chế, việc bảo trì và sửa chữa có thể phức tạp hơn, đồng thời yêu cầu kỹ thuật lắp đặt cao để đảm bảo an toàn và độ bền của hệ thống.
Tủ điện thang máy theo hãng sản xuất
Ngoài cách phân loại theo thiết kế, tủ điện thang máy còn được chia theo từng hãng sản xuất với công nghệ và tiêu chuẩn riêng. Mỗi thương hiệu sẽ có ưu điểm khác nhau về độ bền, khả năng vận hành, tính ổn định và mức chi phí đầu tư.
Việc lựa chọn tủ điện theo hãng cần dựa trên ngân sách, nhu cầu sử dụng và quy mô công trình. Nếu chọn đúng loại phù hợp, hệ thống sẽ vận hành ổn định, ít phát sinh lỗi và tiết kiệm chi phí bảo trì trong dài hạn.

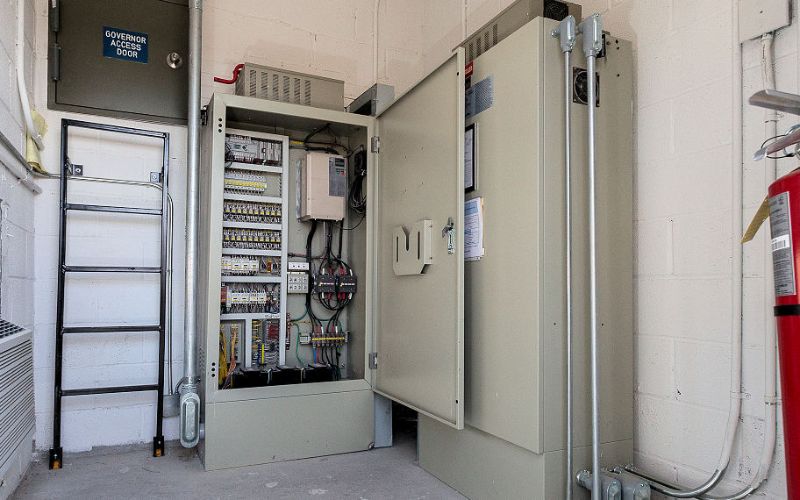

Báo giá tủ điện thang máy mới nhất 2026
Dưới đây là bảng giá tủ điện thang máy được tổng hợp theo mặt bằng thị trường 2026 và có thể thay đổi tùy theo công suất, thương hiệu và yêu cầu kỹ thuật thực tế của từng công trình.
|
Loại tủ điện thang máy |
Đặc điểm |
Giá tham khảo (VNĐ) |
|
Tủ điện thang máy nội địa |
Sản xuất trong nước, linh kiện nhập khẩu |
25.000.000 - 60.000.000 |
|
Tủ điện liên doanh |
Kết hợp linh kiện ngoại và lắp ráp trong nước |
60.000.000 - 120.000.000 |
|
Tủ điện nhập khẩu |
Nguyên bộ từ các hãng lớn |
120.000.000 - 250.000.000+ |
|
Tủ điện cho thang máy không phòng máy |
Thiết kế nhỏ gọn, tích hợp cao |
80.000.000 - 180.000.000 |
|
Tủ điện theo yêu cầu riêng |
Thiết kế theo công trình |
Liên hệ báo giá |
Lưu ý: Giá tủ điện thang máy có thể thay đổi tùy theo tải trọng thang, số tầng phục vụ, công nghệ sử dụng và thương hiệu linh kiện đi kèm. Liên hệ số 0936 455 99 Thang Máy Nhân Phát sẽ trực tiếp đến khảo sát để có báo giá chính xác nhất.

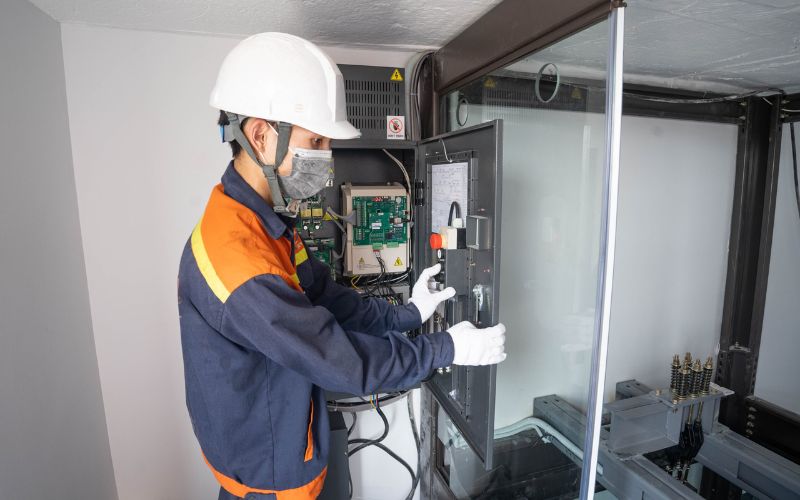

7 sai lầm cần tránh khi lựa chọn lắp đặt tủ điện thang máy
1.Chọn tủ điện không phù hợp với tải trọng và công suất thang
Việc lựa chọn tủ điện thang máy không đúng với tải trọng hoặc số tầng phục vụ có thể khiến hệ thống hoạt động quá tải hoặc thiếu ổn định. Điều này không chỉ làm giảm tuổi thọ thiết bị mà còn tiềm ẩn nguy cơ mất an toàn trong quá trình vận hành.
2.Ưu tiên giá rẻ mà bỏ qua chất lượng và độ an toàn
Nhiều người lựa chọn tủ điện giá rẻ để tiết kiệm chi phí ban đầu nhưng lại không đảm bảo tiêu chuẩn kỹ thuật. Hậu quả là hệ thống dễ xảy ra sự cố, tốn kém chi phí sửa chữa và ảnh hưởng đến trải nghiệm sử dụng lâu dài.
3.Không kiểm tra nguồn gốc, xuất xứ thiết bị
Việc sử dụng tủ điện không rõ nguồn gốc có thể dẫn đến chất lượng linh kiện kém và độ bền không ổn định. Ngoài ra, các sản phẩm này thường không có chính sách bảo hành rõ ràng, gây khó khăn khi cần sửa chữa hoặc thay thế.
4.Lắp đặt không đúng tiêu chuẩn kỹ thuật
Quy trình lắp đặt không đúng kỹ thuật có thể ảnh hưởng trực tiếp đến khả năng vận hành và độ an toàn của thang máy. Những lỗi nhỏ trong đấu nối hoặc bố trí thiết bị cũng có thể dẫn đến sự cố nghiêm trọng trong quá trình sử dụng.
5.Bỏ qua yếu tố bảo trì và hậu mãi
Nhiều người chỉ quan tâm đến chi phí lắp đặt ban đầu mà không chú ý đến việc bảo trì định kỳ. Điều này khiến tủ điện dễ xuống cấp nhanh chóng và làm tăng nguy cơ hỏng hóc trong quá trình vận hành.
6.Không đồng bộ tủ điện với các thiết bị khác
Tủ điện cần được thiết kế và lựa chọn phù hợp với động cơ, hệ thống cửa và các thiết bị liên quan. Nếu không đồng bộ, thang máy có thể hoạt động không ổn định, gây rung lắc hoặc giảm hiệu suất vận hành.
7.Không lựa chọn đơn vị thi công uy tín
Đơn vị thi công thiếu kinh nghiệm có thể dẫn đến sai sót trong quá trình lắp đặt và cấu hình hệ thống. Việc lựa chọn đơn vị uy tín sẽ giúp đảm bảo chất lượng công trình và hạn chế rủi ro phát sinh trong tương lai.
Tủ điện thang máy là yếu tố then chốt quyết định đến độ an toàn, sự ổn định và tuổi thọ của toàn bộ hệ thống. Vì vậy, việc lựa chọn đúng thiết bị phù hợp và đơn vị lắp đặt uy tín sẽ giúp tối ưu chi phí, hạn chế sự cố và đảm bảo vận hành lâu dài. Nếu bạn đang cần tư vấn, báo giá hoặc lắp đặt chất lượng, hãy liên hệ ngay Thang Máy Nhân Phát qua hotline 0936 455 997 để được hỗ trợ nhanh chóng và chính xác.
